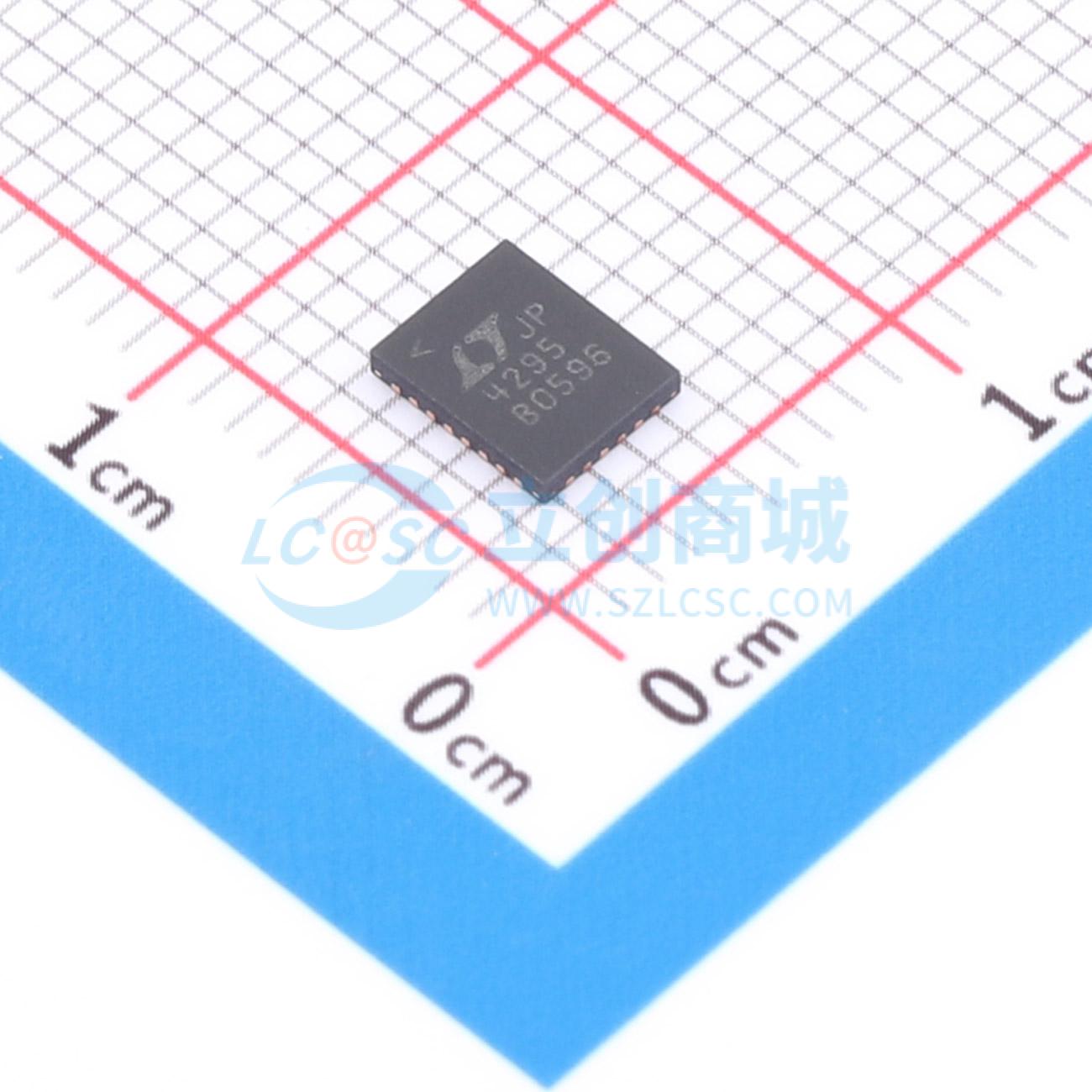

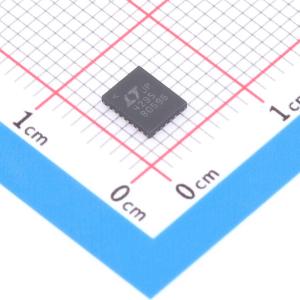

温馨提醒：图片仅供参考，商品以实物为准
LT4295IUFD#TRPBF
IEEE 802.3bt PD 接口控制器带正向/反激控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 符合IEEE 802.3af/at/bt标准的PD接口控制器，支持高达71.3W的PD。支持正向和反激电源拓扑。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT4295IUFD#TRPBF
- 商品编号
- C672450
- 商品封装
- QFN-28-EP(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.081克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | - | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| MAC接口 | - | |
| 工作电压 | 7.2V~8V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LT4295是一款符合IEEE 802.3af/at/bt标准的受电设备（PD）接口控制器，集成了开关稳压器控制器。T2P输出指示在符合IEEE 802.3bt标准的相互识别和可用功率协商期间接收到的分类事件数量。 LT4295支持正激和反激式电源拓扑。反激式拓扑支持无光耦反馈。只需将一个电阻分压器连接到AUX引脚，即可精确感测辅助输入电压。 LT4295采用外部低RDS（on）N沟道热插拔MOSFET，并支持LT4320/LT4321理想二极管桥，以提高端到端的功率传输效率并省去昂贵的散热器。 LT4295还集成了片上检测特征电阻、热保护、斜率补偿，以及许多用户可配置设置，包括分类特征、浪涌电流、开关频率、栅极驱动延迟、软启动和负载补偿。
商品特性
- 带正激/反激控制器的IEEE 802.3af/at/bt受电设备（PD）
- 支持高达71.3W的PD
- 5事件分类检测
- 卓越的浪涌保护（绝对最大100V）
- 宽结温范围（-40℃至125℃）
- 搭配LT4321理想桥时端到端效率>94%
- 采用外部热插拔N沟道MOSFET，实现最低功耗和最高系统效率
- 无光耦反激式工作
- 支持低至9V的辅助电源
- 便于将LTPoE++ PD迁移至IEEE 802.3bt PD
- 与LT4276A/B/C引脚兼容
- 28引脚4mm×5mm QFN封装
应用领域
- 高功率无线数据系统
- 户外安防摄像头设备
- 商业和公共信息显示屏
- 高温应用
