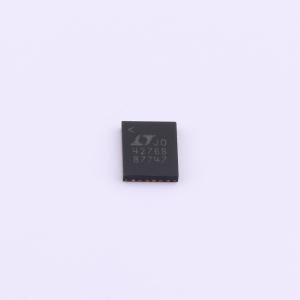

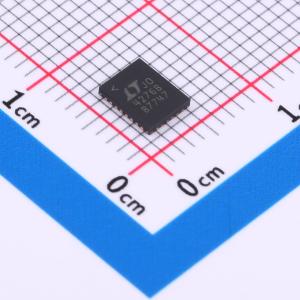

LT4276BHUFD#PBF

LT4276 是一系列与 IEEE 802.3 和 LTPoE++ 受电设备（PD）控制器引脚兼容的控制器。它包括一个能够以正激和反激拓扑结构同步运行并支持辅助电源的隔离式开关稳压器控制器。

LT4276A 采用 LTPoE++ 分类方案，在 PD 的 RJ45 连接器上可接收 38.7W、52.7W、70W 或 90W 的功率，并且向后兼容 IEEE 802.3。LT4276B 是完全符合 802.3at 标准的 25.5W Type 2 (PoE+) PD。LT4276C 是完全符合 802.3af 标准的 13W Type 1 (PoE) PD。

LT4276 支持正激和反激两种电源拓扑结构，可配置用于广泛的 PoE 应用。反激拓扑结构支持无光耦反馈。通过将电阻分压器连接到 AUX 引脚，可以精确地感应辅助输入电压。

LT4276 利用外部低 RDS(ON) N 沟道 MOSFET 实现热插拔功能，从而最大化功率传输和效率，减少热量散发，并简化热设计。

• IEEE802.3af/at 和 LTPoE++ 90W 受电设备 (PD)，带正激/反激控制器
• 支持 LTPoE++ 38.7W、52.7W、70W 和 90W
• IEEE 802.3at 25.5W 兼容
• IEEE 802.3af 最高 13W 兼容
• LT4276B 是 IEEE 802.3at/af 兼容
• LT4276C 是 IEEE 802.3af 兼容
• 优异的浪涌保护（绝对最大值 100V）
• 宽结温范围（-40°C 至 125°C）
• 辅助电源支持低至 9V
• 反激操作不需要光耦合器
• 外部热插拔 N 沟道 MOSFET，以实现最低功耗和最高系统效率（与 LT4321 结合使用时端到端效率 >94%）

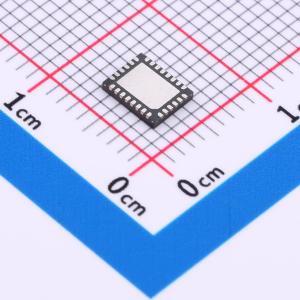

• 提供 28 引脚 4mm x 5mm QFN 封装

• 高功率无线数据系统
• 户外安全摄像设备
• 商业和公共信息显示屏
• 高温应用
