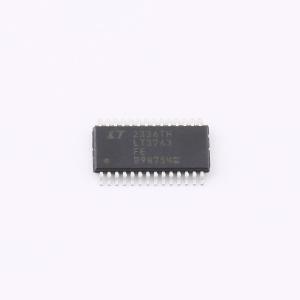

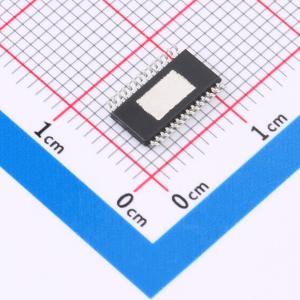

LT3763HFE#PBF

60V 高电流降压型 LED 驱动器控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款固定频率、同步降压式 DC/DC 控制器，旨在精确调节高达 20A 的输出电流。平均电流模式控制器可在 0V 至 55V 的宽输出电压范围内保持电感电流调节。输出电流由 CTRL 引脚上的模拟电压和外部检测电阻设定。通过从输出到 FB 引脚的分压器设置电压调节和过压保护
品牌名称: ADI(亚德诺)
商品型号: LT3763HFE#PBF
商品编号: C671526
商品封装: TSSOP-28-EP
包装方式: 管装
商品毛重: 0.262克(g)

商品参数

商品概述

一款固定频率、同步降压型DC/DC控制器，旨在精确调节高达20A的输出电流。平均电流模式控制器可在0V至55V的宽输出电压范围内保持电感电流调节。输出电流由CTRL引脚的模拟电压和外部检测电阻设定。通过从输出端到FB引脚的分压器来设置电压调节和过压保护。开关频率可通过RT引脚上的外部电阻或SYNC引脚和外部时钟信号在200kHz至1MHz范围内进行编程。输入和输出电流检测可实现输入电流限制并精确测量这些电流。FBIN引脚用于需要峰值功率跟踪功能的应用。其他特性包括用于CTRL引脚的精确外部参考电压、允许可编程欠压锁定（UVLO）迟滞的精确UVLO/EN引脚、用于LED应用的PWM驱动器、输出电压故障检测和热关断功能。

商品特性

精确控制输入和输出电流
3000:1真彩色PWM™调光
±1.5%电压调节精度
±f%电流调节精度
6V至60V输入电压范围
高达55V的宽输出范围
关断电流<2μA
用于负载电流热控制的控制引脚
输入和输出电流监测与限制
开路、短路和C/10故障检测
用于LED应用的PWM驱动器输出
热增强型28引脚FE封装

应用领域

高功率建筑照明
汽车照明
太阳能充电器
激光二极管

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~60V
	开关频率	200kHz~1MHz
	通道数	1
	输出电压	0V~55V
	输出电流	20A

	属性	参数值
	调光	PWM
	特性	过压保护(OVP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	外置
	恒流精度	6%
