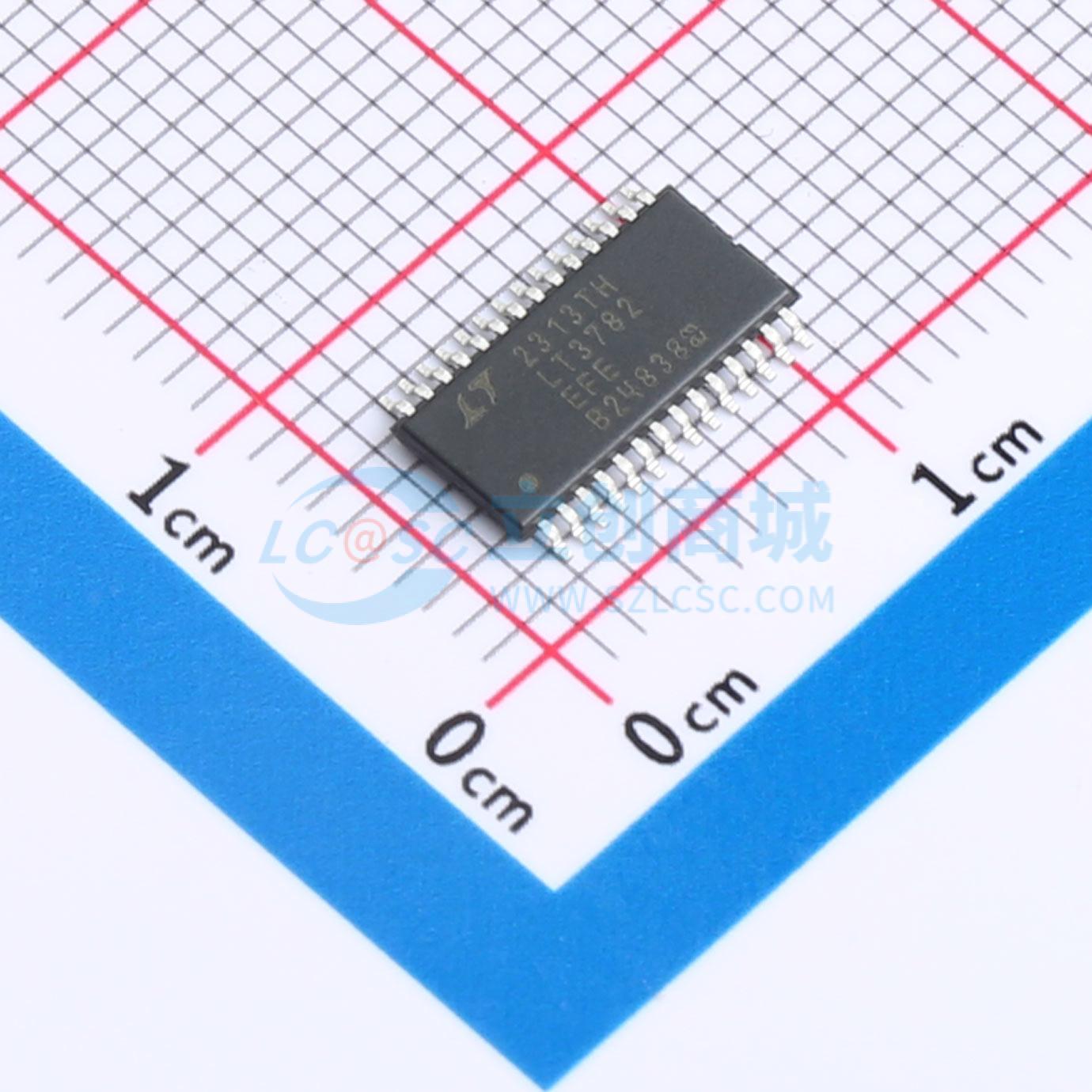

LT3782EFE#TRPBF

双相升压型DC-DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3782是一款电流模式两相升压DC/DC转换器控制器。其高开关频率（高达500kHz）和两相操作减少了系统滤波电容和电感的需求。具有10V栅极驱动（Vcc ≥ 13V）和4A峰值驱动电流，LT3782可以高效地驱动大多数工业级大功率MOSFET。对于同步应用，LT3782提供具有可编程下降沿延迟的同步栅极信号，以避免使用外部MOSFET驱动器时发生交叉导通。其他功能包括可编程欠压锁定、软启动、电流限制、占空比钳位（50%或更高）和斜率补偿。LT3782采用热增强型28引脚TSSOP和4mm x 5mm QFN封装。
品牌名称: ADI(亚德诺)
商品型号: LT3782EFE#TRPBF
商品编号: C671543
商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

LT3782是一款电流模式两相升压DC/DC转换器控制器。其高开关频率（高达500kHz）和两相操作减少了系统滤波电容和电感的需求。具有10V栅极驱动（Vcc ≥ 13V）和4A峰值驱动电流，LT3782可以高效地驱动大多数工业级大功率MOSFET。对于同步应用，LT3782提供具有可编程下降沿延迟的同步栅极信号，以避免使用外部MOSFET驱动器时发生交叉导通。其他功能包括可编程欠压锁定、软启动、电流限制、占空比钳位（50%或更高）和斜率补偿。LT3782采用热增强型28引脚TSSOP和4mm x 5mm QFN封装。

应用领域

工业设备
电信基础设施
交错隔离电源供应

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	6V~40V
	输出电流	-
	开关频率	150kHz~500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	外置
	输出类型	可调
