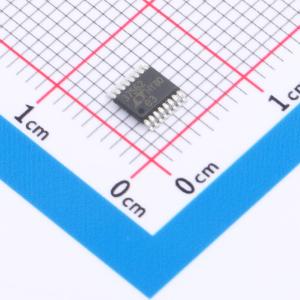

温馨提醒：图片仅供参考，商品以实物为准

LT3756IMSE-2#PBF

100VIN、100VOUT LED 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DC/DC控制器设计用作恒流源，用于驱动大电流LED。它们从内部稳压7.15V电源驱动低端外部N沟道功率MOSFET。固定频率、电流模式架构可在宽范围的电源和输出电压下实现稳定运行。接地参考电压FB引脚用作多个LED保护功能的输入，也使转换器能够作为恒压源运行。频率调节引脚允许用户将频率从100kHz编程到1MHz，以优化效率、性能或外部元件尺寸。在LED串的高端检测输出电流。高端电流检测是驱动LED最灵活的方案，允许升压、降压或升降压模式配置。PWM输入提供高达3000:1的LED调光比，CTRL输入提供额外的模拟调光能力。
品牌名称: ADI(亚德诺)
商品型号: LT3756IMSE-2#PBF
商品编号: C671450
商品封装: MSOP-16-EP
包装方式: 管装
商品毛重: 0.796667克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	拓扑结构	反激；升压；SEPIC；降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置

商品概述

LT3756、LT3756-1和LT3756-2是设计用于作为恒流源驱动高电流LED的DC/DC控制器。它们通过内部稳压的7.15V电源驱动一个外部低侧N沟道功率MOSFET。固定频率、电流模式架构使得在宽范围的供电和输出电压下都能稳定运行。接地参考电压FB引脚用作多种LED保护功能的输入，并且还使转换器能够以恒压源方式工作。频率调整引脚允许用户将频率编程设置在100kHz到1MHz之间，以优化效率、性能或外部元件尺寸。

LT3756/LT3756-1/LT3756-2在LED串的高端检测输出电流。高端电流检测是驱动LED最灵活的方案，允许升压、降压模式或升降压模式配置。PWM输入提供了高达3000:1的LED调光比，而CTRL输入则提供了额外的模拟调光能力。

应用领域

高功率LED应用
电流限制恒压应用
电池充电

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(37个/管，最小起订量 1 个)

个

起订量：1 个37个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~100V
	开关频率	100kHz~1MHz
	通道数	1
	输出电压	100V
