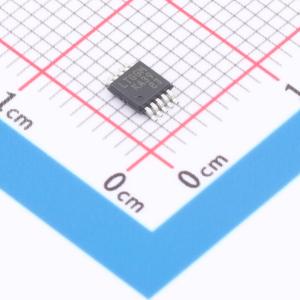

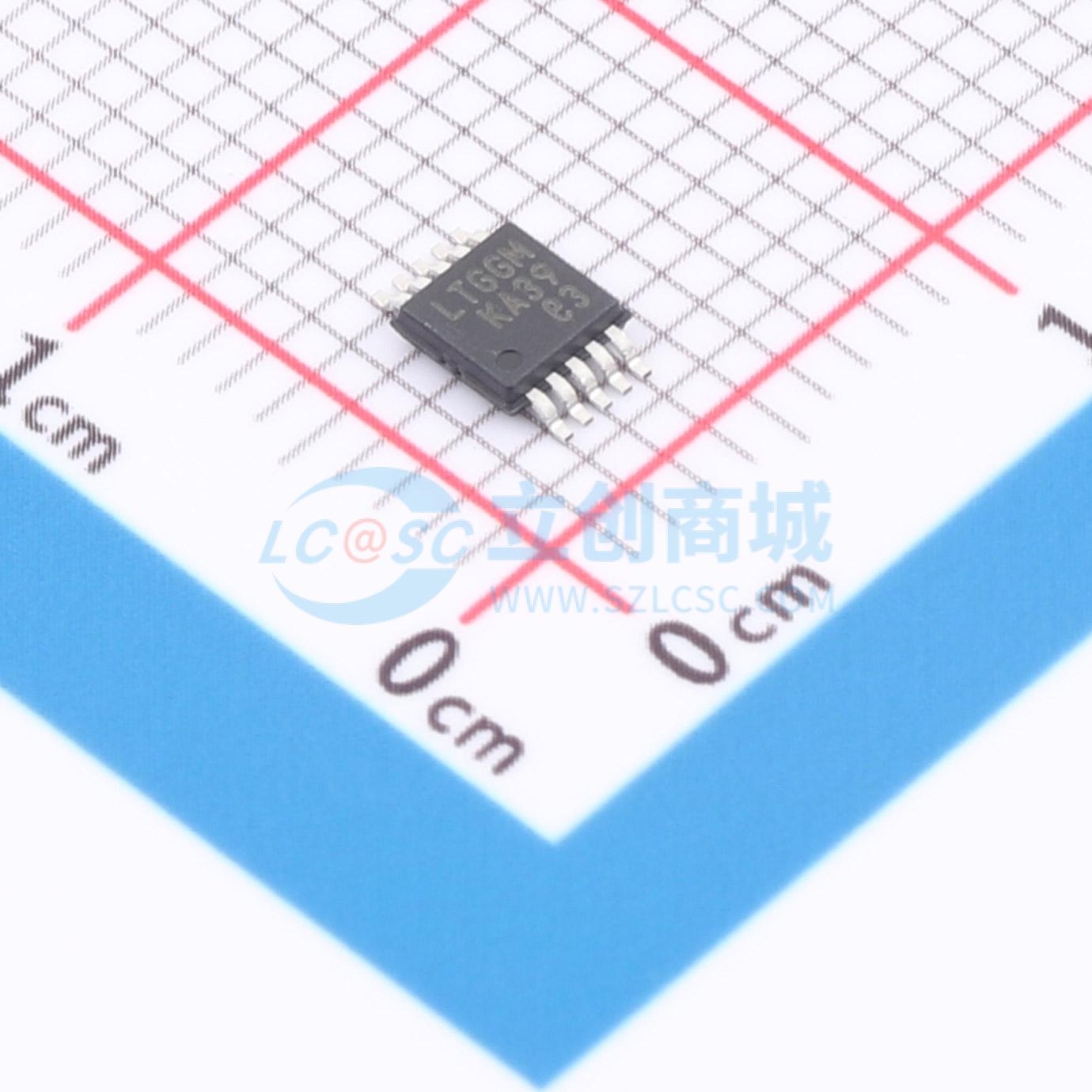

温馨提醒：图片仅供参考，商品以实物为准

LT3757AEMSE#TRPBF

宽输入范围电流模式DC/DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 升压、反激式、SEPIC 和负输出控制器
品牌名称: ADI(亚德诺)
商品型号: LT3757AEMSE#TRPBF
商品编号: C671465
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

LT3757/LT3757A是宽输入范围、电流模式的DC/DC控制器，能够产生正或负输出电压。它们可配置为升压、反激、SEPIC或反相转换器。LT3757/LT3757A通过内部稳压的7.2V电源驱动低端外部N沟道功率MOSFET。固定频率、电流模式架构可在宽范围的电源和输出电压下实现稳定运行。 LT3757/LT3757A的工作频率可通过外部电阻在100kHz至1MHz范围内设置，并可使用SYNC引脚与外部时钟同步。2.9V的低最低工作电源电压和小于1µA的低关断静态电流，使LT3757/LT3757A非常适合电池供电系统。 LT3757/LT3757A具有软启动和频率折返功能，可在启动和输出短路期间限制电感电流。与LT3757相比，LT3757A具有更好的负载瞬态性能。

商品特性

宽输入电压范围：2.9V至40V
单反馈引脚实现正或负输出电压编程
电流模式控制提供出色的瞬态响应
一个外部电阻可实现可编程工作频率（100kHz至1MHz），并可与外部时钟同步
低关断电流 < 1µA
内部7.2V低压差稳压器
带迟滞的可编程输入欠压锁定
可编程软启动
小型10引脚DFN（3mm×3mm）和散热增强型10引脚MSOP封装

应用领域

汽车和工业升压、反激、SEPIC和反相转换器
电信电源
便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.9V~40V
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式；反激式；反相式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
