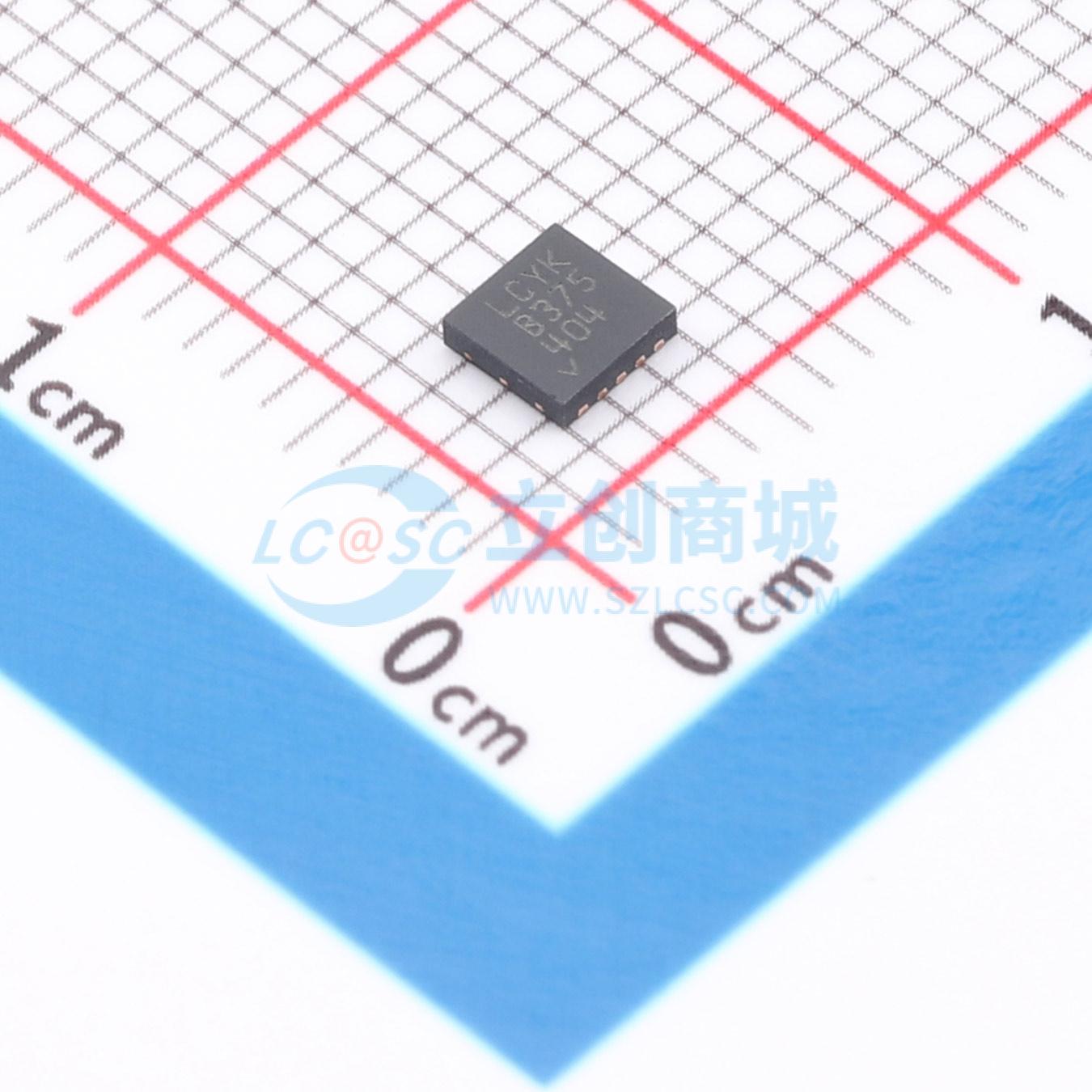

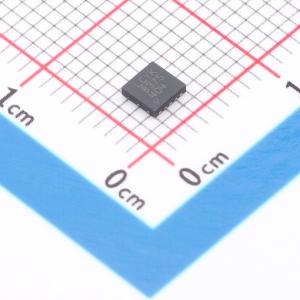

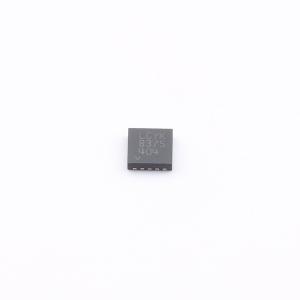

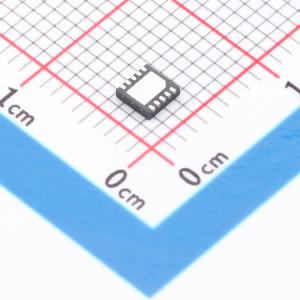

LT3680IDD#TRPBF

具 75uA 静态电流的 36V、3.5A、2.4MHz 降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 75μA 静态电流的 36V、3.5A、2.4MHz 降压型开关稳压器
品牌名称: ADI(亚德诺)
商品型号: LT3680IDD#TRPBF
商品编号: C671181
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.116728克(g)

商品参数

商品概述

LT3680是一款可调频率（200kHz至2.4MHz）的单片降压型开关稳压器，可接受高达36V的输入电压。芯片内集成了一个导通电阻为95mΩ的高效开关、一个升压肖特基二极管以及必要的振荡器、控制和逻辑电路。采用电流模式拓扑结构，可实现快速瞬态响应和良好的环路稳定性。低纹波突发模式（Burst Mode）操作在低输出电流时仍能保持高效率，在典型应用中可将输出纹波控制在15mV以下。此外，当VOUT高于3V时，LT3680可通过从输出端获取偏置电流来进一步提高低输出电流时的效率。关断模式可将输入电源电流降至小于1µA，而RUN/SS引脚连接的电阻和电容可实现受控的输出电压斜坡（软启动）。当VOUT达到编程输出电压的91%时，电源正常标志（Power Good Flag）发出信号。LT3680采用10引脚MSOP和3mm×3mm DFN封装，带有散热焊盘，热阻较低。

商品特性

宽输入电压范围：3.6V至36V
最大输出电流3.5A
低纹波（<15mVPP）
突发模式（Burst Mode）操作：在12VIN至3.3VOUT时为75µA
可调开关频率：200kHz至2.4MHz
低关断电流：<0.5µA
集成升压二极管
可在250kHz至2MHz之间同步
电源正常标志（Power Good Flag）
饱和开关设计：导通电阻95mΩ
0.790V反馈参考电压
输出电压：0.79V至30V
热保护
软启动功能
小型10引脚热增强型MSOP和3mm×3mm DFN封装

应用领域

汽车电池稳压
便携式产品供电
分布式电源稳压
工业电源
墙式变压器稳压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~36V
	输出电压	790mV~30V
	输出电流	3.5A
	开关频率	200kHz~2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	75uA
	开关管(内置/外置)	内置
	输出类型	可调
