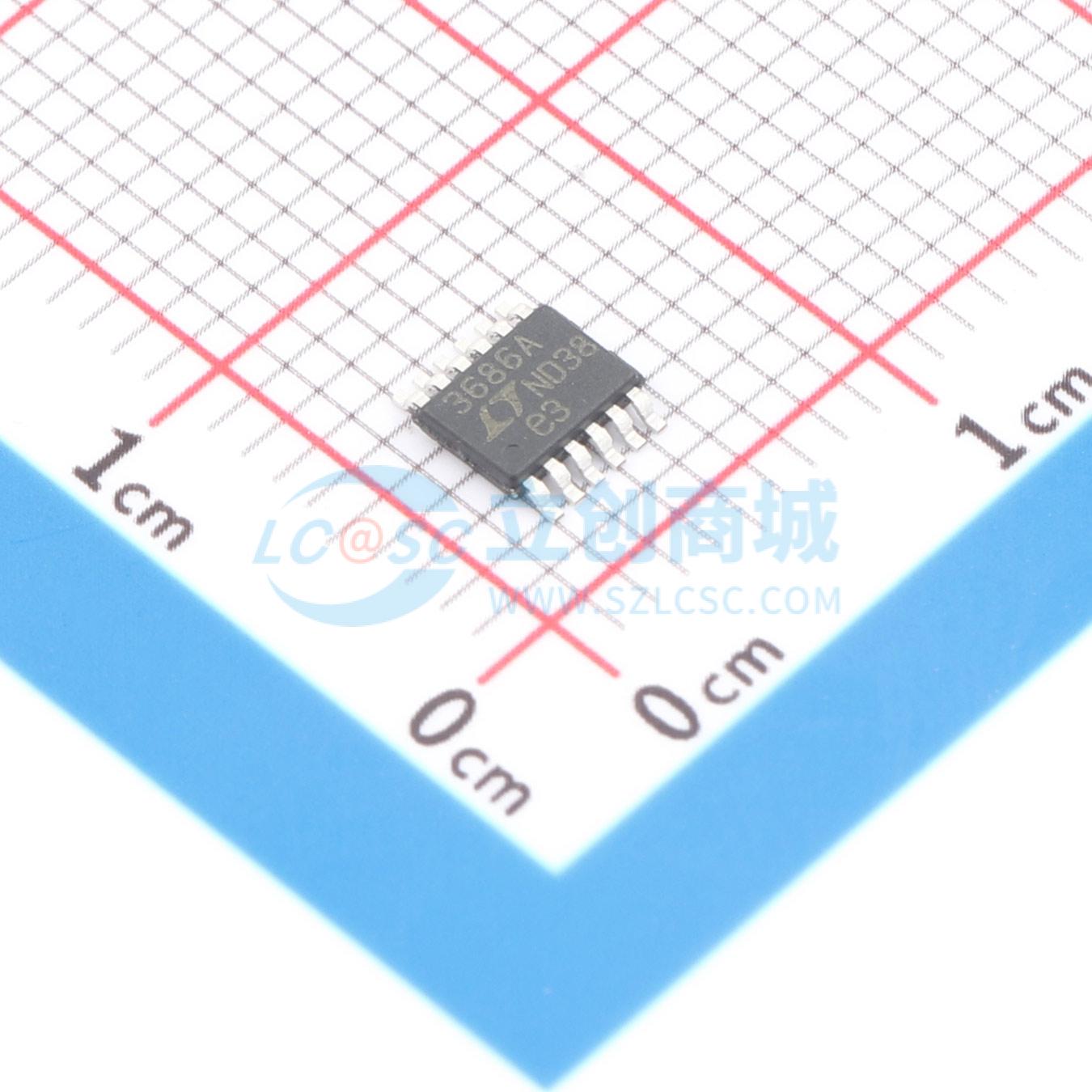

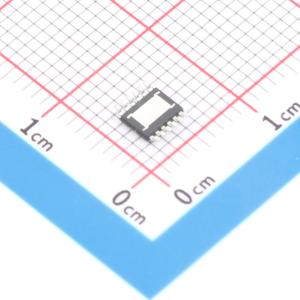

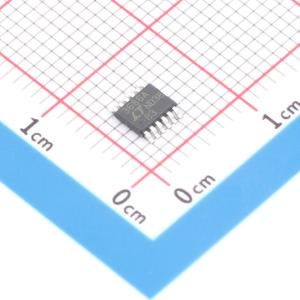

LT3686AEMSE#PBF

采用 3mm x 3mm DFN 和 MSE 封装的 37V/1.2A 降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款带有内部电源开关的电流模式 PWM 降压型 DC/DC 转换器。3.6V 至 37V 的宽输入范围使其适用于各种电源调节，包括 24V 工业电源和汽车电池。其较高的最大频率允许使用小型电感器和电容器，从而实现非常小的解决方案。工作频率高于 AM 频段，可避免干扰无线电接收，特别适用于汽车应用。逐周期电流限制、热关断和 DA 电流检测可防止故障情况。软启动和频率折返可消除启动期间的输入电流浪涌。通过 BD 引脚在输出端提供可选的内部调节有源负载，可使该转换器在轻载时保持全开关频率，从而在音频和 AM 频段以上实现低且可预测的输出纹波。内部补偿和内部升压二极管减少了外部元件数量。
品牌名称: ADI(亚德诺)
商品型号: LT3686AEMSE#PBF
商品编号: C671202
商品封装: MSOP-12-EP-0.65mm
包装方式: 管装
商品毛重: 0.211克(g)

商品参数

商品概述

LT3686A是一款采用电流模式PWM的降压型DC/DC转换器，内置功率开关。3.6至37V的宽输入电压范围使LT3686A适用于多种电源的稳压，包括24V工业电源和汽车电池。其较高的最大频率允许使用小型电感和电容，从而实现非常小的解决方案。工作频率高于AM频段，避免干扰无线电接收，使LT3686A特别适用于汽车应用。

逐周期电流限制、热关断和DA电流检测可针对故障情况提供保护。软启动和频率折返功能可消除启动期间的输入电流浪涌。通过BD引脚在输出端设置的可选内部稳压有源负载可使LT3686A在轻载时保持全开关频率，从而在音频和AM频段之上实现低且可预测的输出纹波。内部补偿和内部升压二极管减少了外部元件数量。

LT3686A具备外部同步能力，而LT3686则不具备。

商品特性

宽输入电压范围：3.60至37V工作电压
过压锁定功能可在高达60V的瞬态电压下保护电路
极短的最小导通时间：在2MHz下可将16V输入转换为3.3V输出
1.2A输出电流
可调频率：300kHz至2.5MHz
轻载时保持恒定开关频率
可与外部时钟同步
跟踪和软启动功能
精密欠压锁定
具备强大的短路保护能力
关断状态下静态电流(IQ) <1µA
内部补偿
采用热增强型MSOP和3mm x 3mm DFN封装

应用领域

汽车系统
电池供电设备
墙式变压器稳压
分布式电源稳压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~37V
	输出电压	800mV~37V
	输出电流	1.2A
	开关频率	2.5MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
