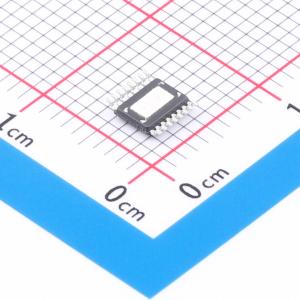

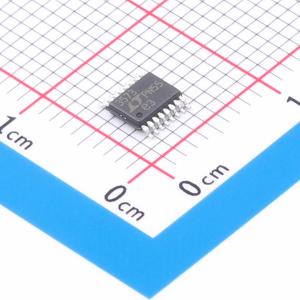

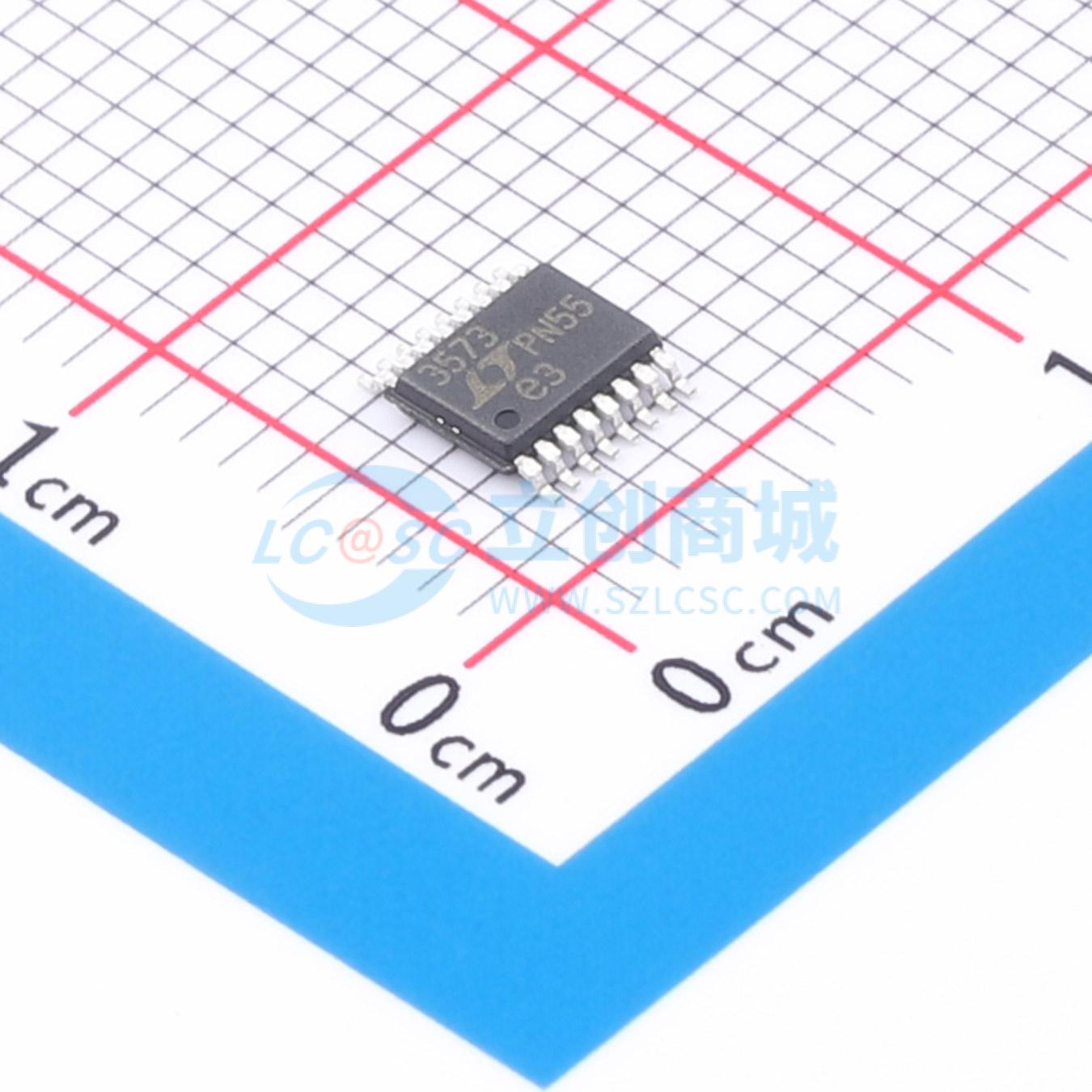

LT3573EMSE#TRPBF实物图
  • LT3573EMSE#TRPBF商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

LT3573EMSE#TRPBF

无需使用光耦合器的隔离型反激式转换器

描述
LT3573是一款专为隔离式反激拓扑而设计的单片式开关稳压器。调节时无需第三绕组或光隔离器。该器件可直接从初级侧反激波形中感应隔离输出电压
品牌名称
ADI(亚德诺)
商品型号
LT3573EMSE#TRPBF
商品编号
C670931
商品封装
MSOP-16-EP​
包装方式
编带
商品毛重
0.201862克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型-
工作电压3V~40V
输出电流1.25A
开关频率1MHz
工作温度-40℃~+125℃@(TA)
属性参数值
同步整流否
输出通道数1
拓扑结构反激式
开关管(内置/外置)内置
输出类型-

商品概述

LT3573是一款专为隔离反激式拓扑设计的单片开关稳压器。调节时不需要第三绕组或光耦。该部件直接从初级侧反激波形感应隔离输出电压。集成了一个1.25A、60V的NPN功率开关以及所有控制逻辑，封装在一个16引脚MSOP封装中。

LT3573的工作输入电源电压范围为3V至40V，在没有外部功率器件的情况下可以提供高达7W的输出功率。LT3573利用边界模式工作来提供具有改进负载调节的小型磁性解决方案。

商品特性

  • 3V至40V输入电压范围
  • 1.25A，60V集成NPN功率开关
  • 边界模式运行
  • 调节无需变压器第三绕组或光耦合器
  • 改进的初级侧绕组反馈负载调节
  • 使用两个外部电阻设置VOUT
  • BIAS引脚用于内部偏置电源和供电
  • NPN驱动器
  • 可编程软启动
  • 可编程功率开关电流限制
  • 热增强型16引脚MSOP

应用领域

  • 工业隔离电源供应器
  • 汽车隔离电源供应器
  • 医疗隔离电源供应器
