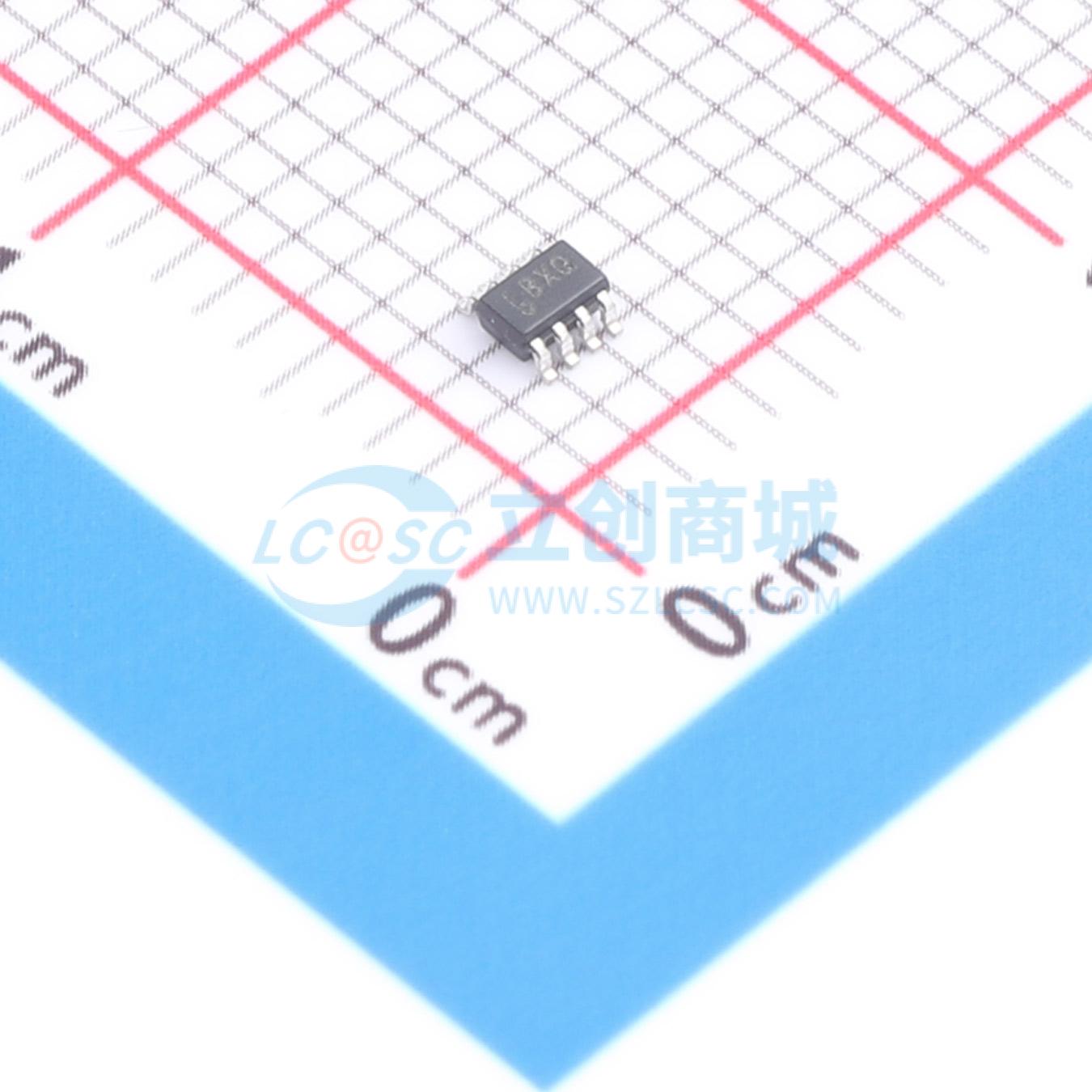

LT3491ESC8#TRMPBF

采用 SC70 和 2mm x 2mm DFN 封装、具有集成肖特基二极管的白光 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款固定频率升压型 DC/DC 转换器，专门设计用于从锂离子电池驱动多达六个串联的白光 LED。LED 串联可提供相同的 LED 电流，实现均匀亮度，无需镇流电阻。该器件具有独特的高端 LED 电流检测功能，使其能够作为“单线电流源”工作；LED 串的一侧可以在任何位置接地，从而实现更简单的单线 LED 连接。传统的 LED 驱动器使用接地电阻来检测 LED 电流，需要与 LED 串进行双线连接
品牌名称: ADI(亚德诺)
商品型号: LT3491ESC8#TRMPBF
商品编号: C670728
商品封装: SC-70-8
包装方式: 编带
商品毛重: 0.333克(g)

商品参数

商品概述

LT3491 是一种固定频率的升压 DC/DC 转换器，专门设计用于从锂离子电池驱动多达六个串联的白光 LED。LED 的串联连接提供了相同的 LED 电流，从而实现均匀亮度，并消除了对平衡电阻的需求。该器件具有独特的高侧 LED 电流检测功能，使其能够作为“单线电流源”工作；LED 串的一端可以任意接地，允许使用更简单的单线 LED 连接。传统的 LED 驱动器使用接地电阻来检测 LED 电流，需要与 LED 串进行两线连接。

2.3MHz 的开关频率允许使用小型电感器和电容器。一个引脚即可执行关断和精确的 LED 调光控制。所需的外部元件很少：开路 LED 保护和肖特基二极管都包含在小巧的 SC70 和 2mm x 2mm DFN 封装内。凭借如此高水平的集成度，LT3491 在最小的空间内提供了高效的 LED 驱动解决方案。

应用领域

手机
PDA，手持式计算机
数码相机
MP3播放器
GPS接收器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~12V
	开关频率	2.3MHz
	通道数	1

	属性	参数值
	输出电流	350mA
	调光	PWM；模拟
	拓扑结构	升压
	工作温度	-40℃~+85℃
