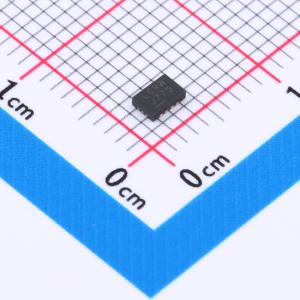

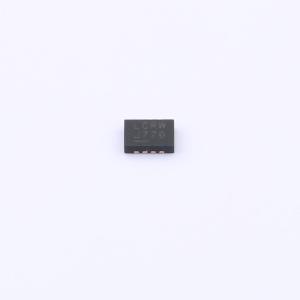

温馨提醒：图片仅供参考，商品以实物为准

LT3494AEDDB#TRPBF

具输出断接功能的微功率低噪声升压型转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低噪声升压转换器，集成了功率开关、肖特基二极管和输出断开电路。采用了一种新颖的控制技术，可在较宽的负载电流范围内实现低输出电压纹波和高效率。该技术保证了开关频率在整个负载范围内都保持在音频频段以上。具有高性能 NPN 功率开关，LT3494A 和 LT3494 的电流限制分别为 350mA 和 180mA。静态电流低至 65μA，在关断状态下可进一步降低至小于 1μA。内部断开电路允许在关断期间将输出电压与输入隔离。辅助参考输入（CTRL 引脚）可将内部 1.225V 反馈参考值覆盖为任何较低值，从而在运行期间完全控制输出电压。采用 8 引脚 3mm×2mm DFN 封装。
品牌名称: ADI(亚德诺)
商品型号: LT3494AEDDB#TRPBF
商品编号: C670743
商品封装: DFN-8(2x3)
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

商品概述

LT3494和LT3494A是低噪声升压转换器，集成了功率开关、肖特基二极管和输出断开电路。这些部件采用了一种新颖的控制技术，从而在宽负载电流范围内实现了低输出电压纹波和高效率。这种技术确保了在整个负载范围内开关频率保持在音频频段之上。这些部件配备了一个高性能的NPN功率开关，其中LT3494A的电流限制为350mA，而LT3494的电流限制为180mA。静态电流仅为65μA，在关断状态下进一步降低到小于1μA。内部断开电路允许在关断期间将输出电压与输入隔离。辅助参考输入（CTRL引脚）可以覆盖内部1.225V反馈参考，使用任何更低的值，从而在运行过程中完全控制输出电压。LT3494/LT3494A采用小巧的8引脚3mm x 2mm DFN封装。

商品特性

工作模式下低静态电流1μA，关断模式下
在整个负载范围内开关频率不可听
集成功率NPN：350mA电流限制（LT3494A）180mA电流限制（LT3494）
集成肖特基二极管
集成输出断开
集成输出调光
宽输入范围：2.3V至16V
宽输出范围：最高达40V
微型8引脚3mm x 2mm DFN封装

应用领域

OLED 电源
低噪声电源
MP3 播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.3V~16V
	输出电流	-
	工作温度	-40℃~+85℃@(TA)
	同步整流	否

	属性	参数值
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	65uA
	开关管(内置/外置)	内置
	输出类型	可调
