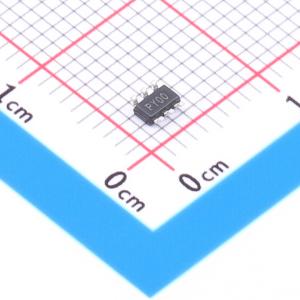

温馨提醒：图片仅供参考，商品以实物为准

LT3483IS6#TRMPBF

内置肖特基二极管的负输出微功率 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3483/LT3483A 是微功率反相 DC/DC 转换器，集成肖特基二极管和单电阻反馈。小巧的封装尺寸、高集成度以及纤巧的表面贴装元件的使用，使解决方案尺寸小至 40mm²。这些器件的静态电流在空载时仅为 40µA，关断时则进一步降至 0.1µA。电流限制、固定关断时间控制方案可节省工作电流，从而在宽负载电流范围内实现高效率。精确调整的 10µA 反馈电流可实现单电阻反馈，几乎消除了输出的反馈负载。40V 开关无需使用昂贵的变压器即可产生高达 -38V 的电压输出。
品牌名称: ADI(亚德诺)
商品型号: LT3483IS6#TRMPBF
商品编号: C670702
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.046767克(g)

商品参数

商品概述

LT3483/LT3483A是微功耗反相DC/DC转换器，集成了肖特基二极管并采用单电阻反馈。小封装尺寸、高集成度以及使用小型表面贴装元件，使解决方案尺寸小至40mm²。该器件在无负载时的静态电流仅为40μA，在关断模式下可进一步降至0.1μA。采用电流限制、固定关断时间控制方案，可节省工作电流，从而在宽负载电流范围内实现高效率。经过精确微调的10μA反馈电流可实现单电阻反馈，几乎消除了输出端的反馈负载。40V开关无需使用昂贵的变压器即可产生高达 -38V的电压输出。LT3483/LT3483A的低关断时间为300ns，允许使用小型薄型电感器和电容器，以在对空间要求较高的便携式应用中最小化占用面积和成本。

商品特性

内部集成40V肖特基二极管
单电阻反馈（另一个电阻在内部）
内部集成40V、200mA/400mA功率开关
可产生至 -38V的稳压负输出
低静态电流：工作模式下为40μA，关断模式下 <1μA
低VCESAT开关：150mA时为200mV
宽输入范围：2.5V至16V
使用小型表面贴装元件
输出短路保护
提供6引脚SOT - 23封装（仅LT3483）和薄型8引脚DFN（2mm×2mm×0.75mm）封装

应用领域

LCD偏置
手持计算机
电池备份
数码相机
OLED偏置

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	2.5V~16V
	输出电压	-38V~-2.5V
	输出电流	170mA
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反相式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
