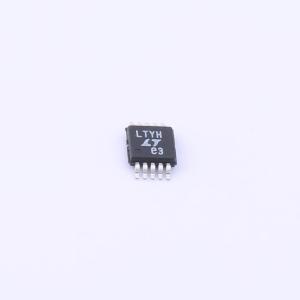

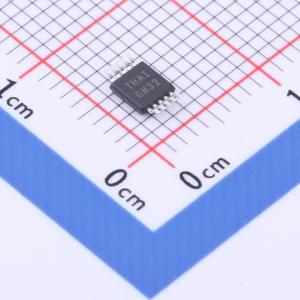

LT3420EMS#PBF

具自动刷新功能的照相机闪光灯电容器充电器

描述: LT3420/LT3420-1 能够快速高效地为高电压闪光灯电容充电。这些器件专为数码和胶片相机设计，采用反激式拓扑结构，其效率比竞争的闪光模块高出四倍。一种独特的自适应关断时间控制算法在整个充电周期内保持电流限制连续模式变压器运行，消除了通常在模块中发现的大浪涌电流。LT3420/LT3420-1 的输出电压检测方案通过监测反激电压来间接调节输出电压，从而省去了输出电阻分压器或离散齐纳二极管。这一特性使得电容器能够在完全充电状态下保持而不会消耗过多功率。自动刷新功能（可以被禁用）允许电容器在用户定义的刷新速率下保持充电状态，同时平均输入电流约为2mA。CHARGE 引脚上的逻辑高电平启动充电，而 DONE 引脚则表示电容器已完全充电。
品牌名称: ADI(亚德诺)
商品型号: LT3420EMS#PBF
商品编号: C670531
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.023克(g)

商品参数

商品概述

LT3420/LT3420-1 能够快速高效地为高电压闪光灯电容充电。这些器件专为数码和胶片相机设计，采用反激式拓扑结构，其效率比竞争的闪光模块高出四倍。一种独特的自适应关断时间控制算法在整个充电周期内保持电流限制连续模式变压器运行，消除了通常在模块中发现的大浪涌电流。

LT3420/LT3420-1 的输出电压检测方案通过监测反激电压来间接调节输出电压，从而省去了输出电阻分压器或离散齐纳二极管。这一特性使得电容器能够在完全充电状态下保持而不会消耗过多功率。自动刷新功能（可以被禁用）允许电容器在用户定义的刷新速率下保持充电状态，同时平均输入电流约为2mA。CHARGE 引脚上的逻辑高电平启动充电，而 DONE 引脚则表示电容器已完全充电。

商品特性

在3.7秒内将220μF充电至320V（从5V开始，使用LT3420）
在3.5秒内将100µF充电至320V（从5V开始，使用LT3420-1）
可为任何尺寸的闪光灯电容器充电
支持两节AA电池或1.8V至16V之间的任何电源操作
控制峰值开关电流：1.4A（LT3420）1.0A（LT3420-1）
控制输入电流：840mA（LT3420）450mA（LT3420-1）
使用标准变压器
高效反激式操作（典型效率>75%）
可调输出
自动刷新
充电完成指示器
无需高压稳压二极管
无需输出电压分压器
小型10引脚MSOP封装
小型10引脚（3mmx3mm）DFN封装

应用领域

数码相机闪光灯单元
胶片相机闪光灯单元
高压电源供应器

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	2.2V~16V
	最大充电电流	1.4A
	电池类型	-

	属性	参数值
	电池节数	-
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	10nA
