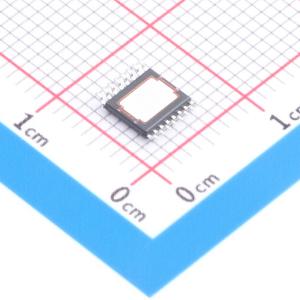

温馨提醒：图片仅供参考，商品以实物为准

LT3433IFE#TRPBF

高电压、升压 / 降压型 DC/DC 转换器

品牌名称: ADI(亚德诺)
商品型号: LT3433IFE#TRPBF
商品编号: C670545
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.147克(g)

商品参数

商品概述

LT3433是一款200kHz固定频率的电流模式开关稳压器，使用单个电感器即可实现升压和降压调节。该IC的输入电压范围为4V至60V，适用于各种宽输入电压范围的应用，例如必须承受负载突降和冷启动条件的汽车电子设备。内部控制电路会监控系统状态，并在需要时从单开关降压操作转换为双开关桥式操作，在降压和升压电压转换之间实现无缝切换。可选的突发模式操作可将空载静态电流降至100µA，并在轻载时保持高效率。电流限制折返和频率折返有助于防止启动期间电感电流失控。可编程软启动有助于防止启动时输出过冲。 LT3433采用16引脚热增强型TSSOP封装。

商品特性

自动升压和降压转换
使用单个电感器
4V至60V宽输入电压范围
输出电压范围为3.3V至20V
双内部500mA开关
100µA空载静态电流
低电流关断
±1%输出电压精度
200kHz工作频率
升压电源引脚使高端开关饱和
频率折返保护
电流限制折返保护
电流限制不受占空比影响
16引脚热增强型TSSOP封装

应用领域

12V汽车系统
墙式适配器供电系统
电池供电电压缓冲

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；降压型
	工作电压	4V~60V
	输出电压	3.3V~20V
	输出电流	500mA
	开关频率	200kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
