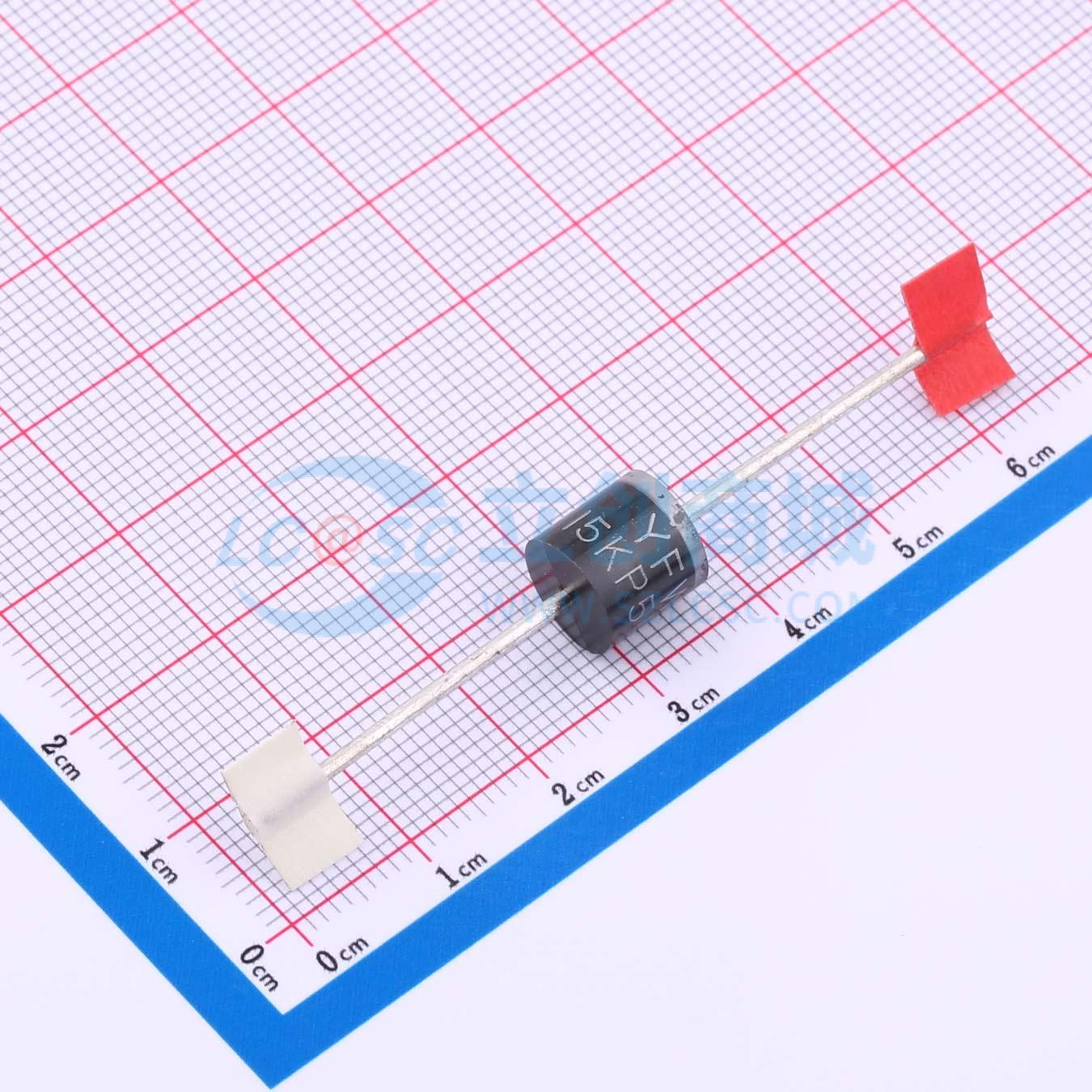

温馨提醒：图片仅供参考，商品以实物为准
15KP54A TB
单向TVS 54V截止 峰值浪涌电流：172.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：峰值功率耗散：15000W（10 x 1000 μs脉冲）。 低轮廓封装。 出色的钳位能力。 玻璃钝化结。 快速响应时间：通常从0V到最小击穿电压小于1ps。 当最小击穿电压高于36V时，典型反向泄漏电流小于2μA。 IEC 61000-4-2 ESD：空气放电30kV，接触放电30kV。 符合IEC 61000-4-2标准的数据线路ESD保护。 符合IEC 61000-4-4标准的数据线路EFT保护。 无卤且符合ROHS标准。 无铅表面处理
- 品牌名称
- YFW(佑风微)
- 商品型号
- 15KP54A TB
- 商品编号
- C6069511
- 商品封装
- R-6
- 包装方式
- 盒装
- 商品毛重
- 3.142667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 54V | |
| 钳位电压 | 87.7V | |
| 峰值脉冲电流(Ipp) | 172.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 15kW | |
| 击穿电压 | 60.3V | |
| 反向电流(Ir) | 5uA | |
| 类型 | TVS |
商品特性
- 脉冲宽度为10 x 1000 μs时，峰值功耗为15000 W
- 薄型封装
- 出色的钳位能力
- 玻璃钝化结
- 快速响应时间：从0 V到最小击穿电压（BV min）通常小于1 ps
- 当最小反向击穿电压（VBR min）高于36 V时，典型反向电流（IR）小于2 μA
- 符合IEC 61000 - 4 - 2标准，静电放电（ESD）防护能力为30 kV（空气放电）、30 kV（接触放电）
- 依据IEC 61000 - 4 - 2标准对数据线进行静电放电保护
- 依据IEC 61000 - 4 - 4标准对数据线进行电快速瞬变脉冲群（EFT）保护
- 无卤且符合RoHS标准
- 无铅涂层
