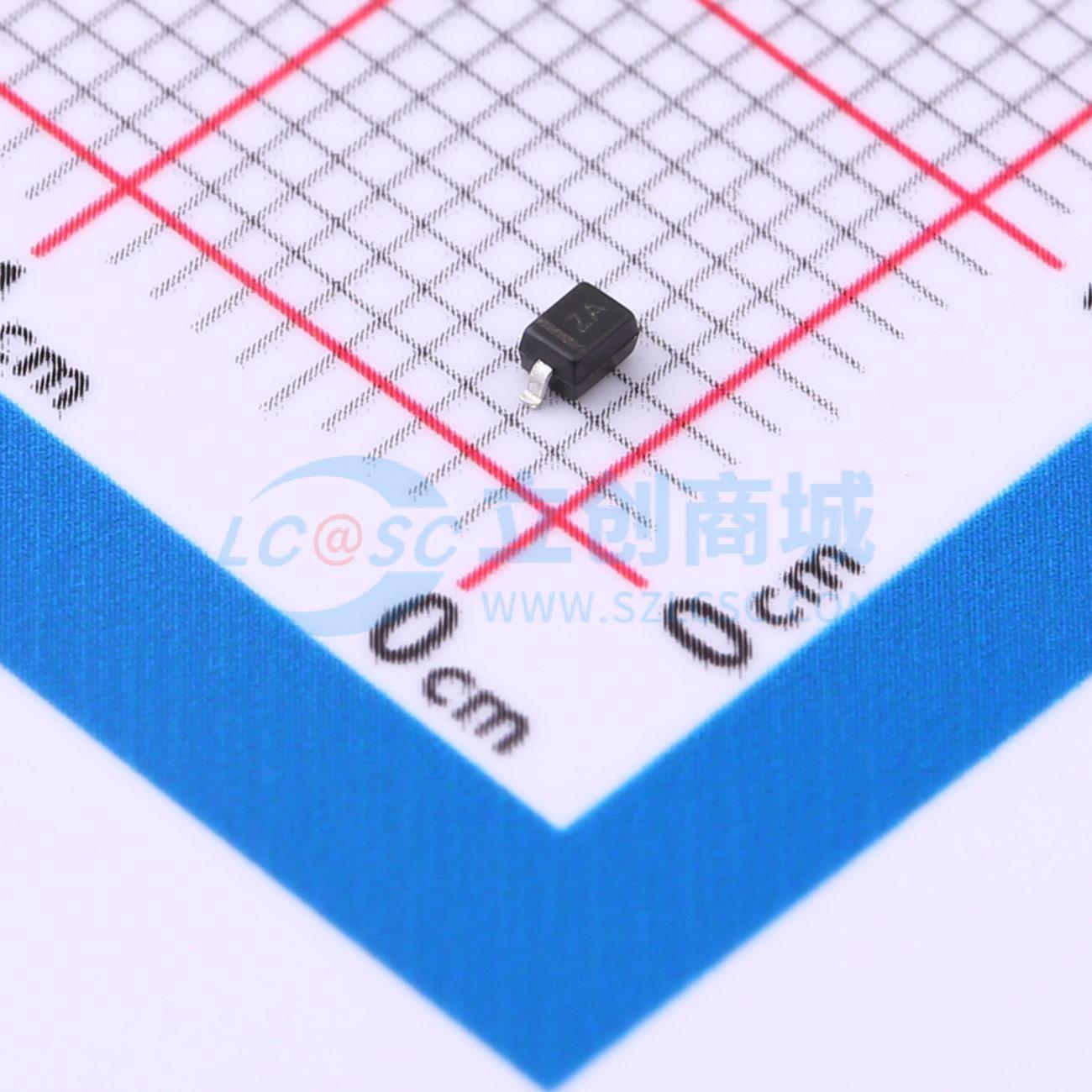

温馨提醒：图片仅供参考，商品以实物为准
ESD3Z5.0
5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 适用于需要瞬态过电压保护能力的应用。用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用。适用于电路板空间有限的情况。
- 品牌名称
- YFW(佑风微)
- 商品型号
- ESD3Z5.0
- 商品编号
- C6069533
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 17uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
ESD3Zxx系列设计用于需要瞬态过压保护能力的应用。它们适用于对电压和静电放电敏感的设备，例如计算机、打印机、商用机器、通信系统、医疗设备及其他应用。这些器件是电路板空间受限情况下的理想选择。
商品特性
- 符合IEC61000-4-2（静电放电）标准：±30kV（空气放电），±30kV（接触放电）
- 符合IEC61000-4-4（电快速瞬变脉冲群）标准：40A（5/50ns）
- 每脉冲峰值功率350W（tp=8/20us）
- 保护单条输入/输出线路（单向）
- 低钳位电压
- 工作电压：3.3V至36V
- 低漏电流
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理
- 笔记本电脑、台式机及服务器
- 便携式仪器
