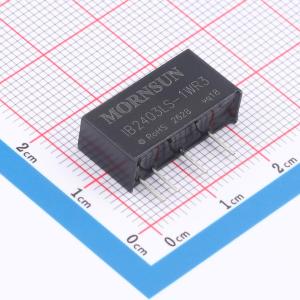

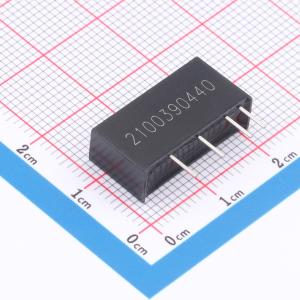

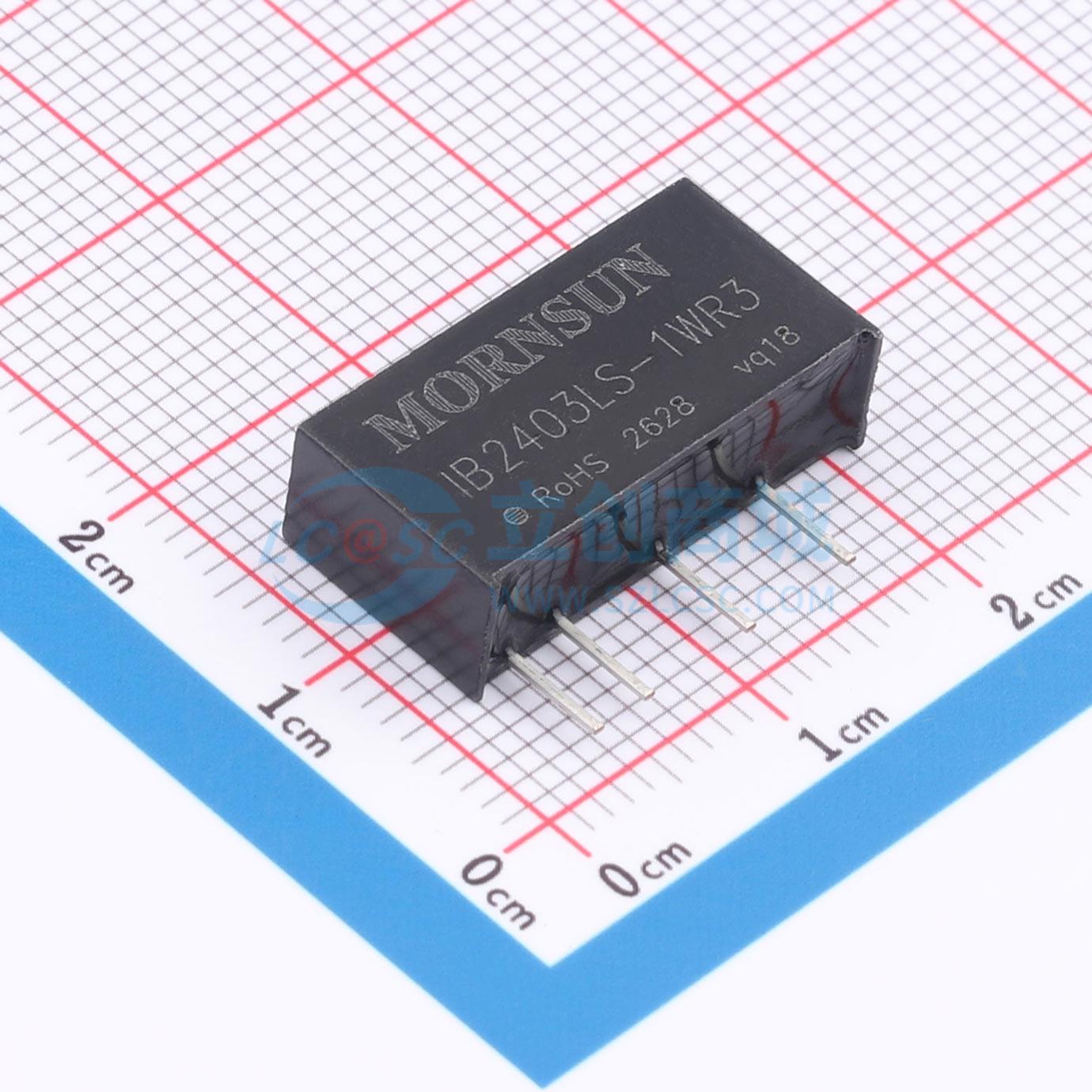

IB2403LS-1WR3
1W 隔离 DC-DC 转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：连续短路保护。 空载输入电流低至 8mA。 工作环境温度范围：-40℃ 至 +85℃。 高效率达 75%。 输入/输出隔离测试电压 1.5kV DC
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- IB2403LS-1WR3
- 商品编号
- C6061354
- 商品封装
- SIP,19.7x6mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 22.8V~25.2V | |
| 转换效率 | 71% | |
| 输出电压(Vout) | 3.3V | |
| 输出电压精度 | ±3% | |
| 输出电流(最大值) | 250mA | |
| 纹波噪声 | 50mVp-p |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 260kHz | |
| 最大容性负载 | 2400uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 19.65mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm | |
| 功能特性 | 短路保护；自动故障恢复 |
