温馨提醒：图片仅供参考，商品以实物为准

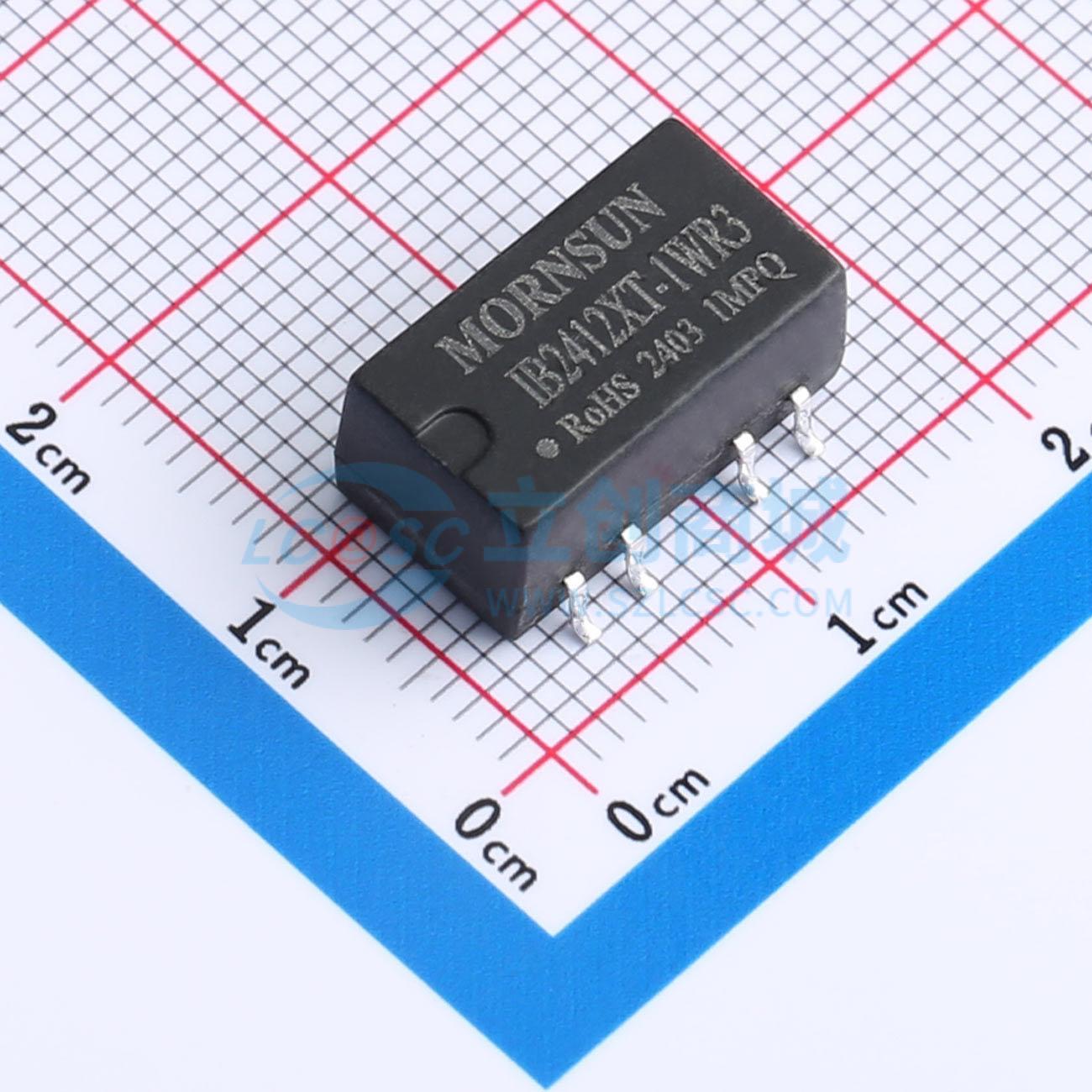

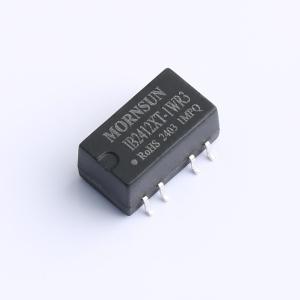

IB2412XT-1WR3
1W 隔离 DC-DC 转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：连续短路保护。空载输入电流低至 8mA。工作环境温度范围：-40℃ 至 +85℃。高效率达 71%。紧凑型 SMD 封装。I/O 隔离测试电压 1.5kV DC。应用：分布式电源系统中需要隔离电压的应用。预干扰隔离
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- IB2412XT-1WR3
- 商品编号
- C6061356
- 商品封装
- SMD-6P,15.2x8.5mm
- 包装方式
- 管装
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 22.8V~25.2V | |
| 转换效率 | 71% | |
| 输出电压(Vout) | 12V | |
| 输出电压精度 | ±3% | |
| 输出电流(最大值) | 84mA | |
| 静态电流 | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 100mVp-p | |
| 开关频率 | 260kHz | |
| 最大容性负载 | 560uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 15.24mm | |
| 宽度 | 11.85mm | |
| 高度 | 7.25mm | |
| 功能特性 | 短路保护；自动故障恢复 |
商品特性
- 连续短路保护
- 无负载输入电流低至8mA
- 工作环境温度范围：-40℃至 +85℃
- 高达71%的高效率
- 紧凑型SMD封装
- 输入输出隔离测试电压1.5kV DC
- 行业标准引脚排列
应用领域
- 分布式电源系统中需要隔离电压的应用
- 预干扰隔离
- 消除接地干扰
- 纯数字电路
- 电压隔离转换电路
- 一般低频模拟电路
- 继电器驱动电路
