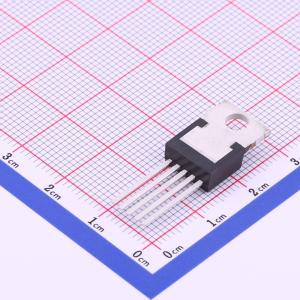

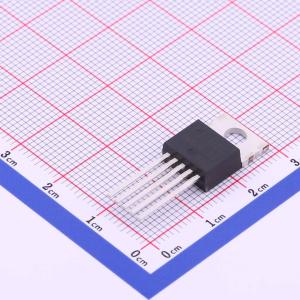

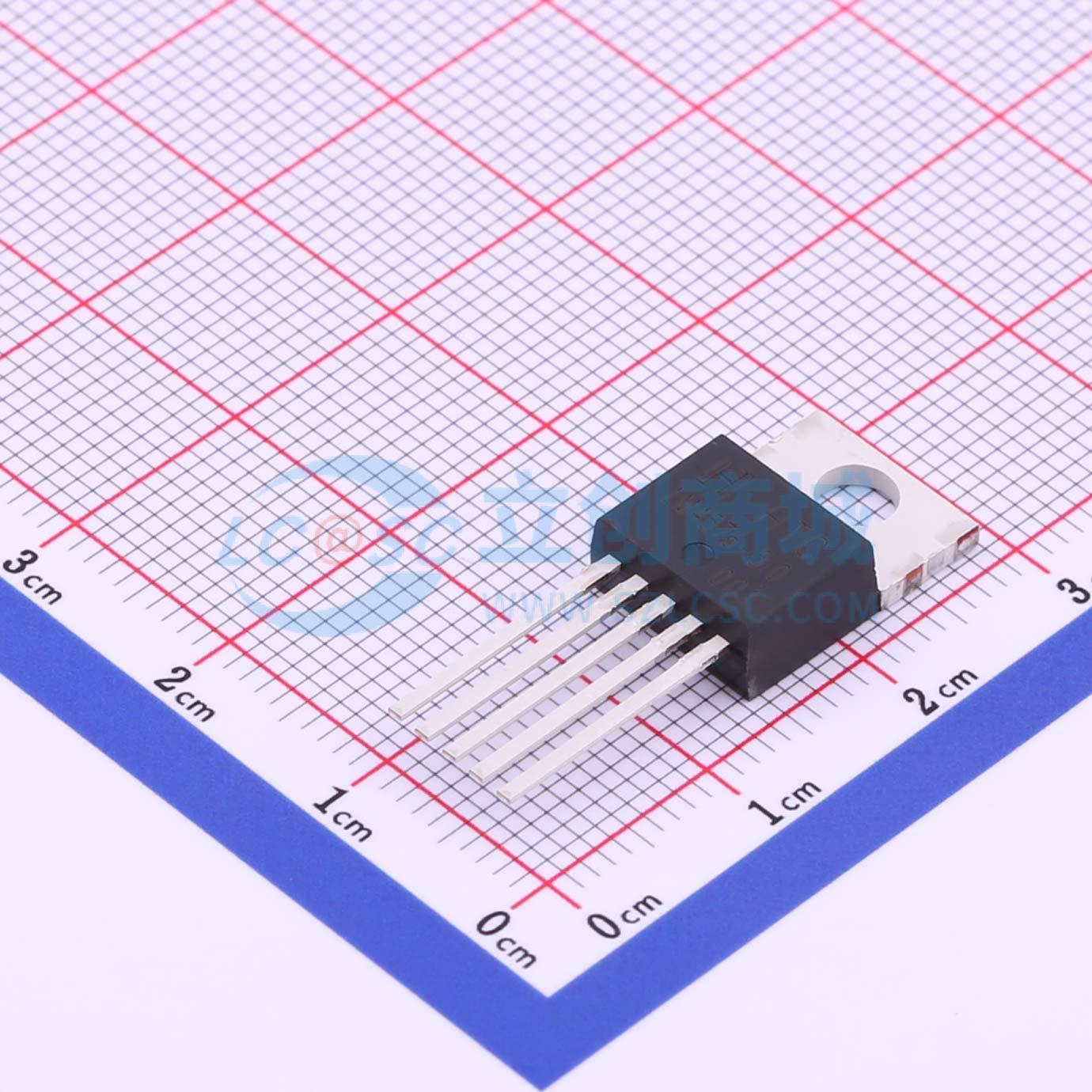

LM4576T-5.0

降压型 3A 8V~40V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM4576系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，具备出色的线性和负载调节能力。这些器件有3.3V、5.0V、12V、15V固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。LM4576系列的开关频率为300KHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。其特性包括：在指定输入电压和输出负载条件下，输出电压保证有+/-4%的容差，振荡器频率有+/-15%的容差。具备外部关断功能，典型待机电流为60uA。输出开关具备逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。当输出短路或过载导致稳压输出电压从标称输出电压下降约40%时，振荡器频率会降低。
品牌名称: HTC
商品型号: LM4576T-5.0
商品编号: C669326
商品封装: TO-220-5L
包装方式: 管装
商品毛重: 2.66克(g)

商品参数

商品概述

LM4576系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，具备出色的线性和负载调节能力。这些器件有3.3V、5.0V、12V、15V固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。 LM4576系列的开关频率为300KHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。其特性包括：在指定输入电压和输出负载条件下，输出电压保证有+/-4%的容差，振荡器频率有+/-15%的容差。具备外部关断功能，典型待机电流为60uA。输出开关具备逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。当输出短路或过载导致稳压输出电压从标称输出电压下降约40%时，振荡器频率会降低。

商品特性

3.3V、5.0V、12V、15V及可调输出版本
可调版本输出电压范围为1.23V至37V，在电压和负载条件下最大偏差为+/-4%
保证3A输出电流
宽输入电压范围
仅需4个外部元件
300KHz固定频率内部振荡器
具备TTL关断能力，低功耗待机模式
使用常见的标准电感器
热关断和电流限制保护
SMD封装的湿度敏感度等级为3级

应用领域

简单高效的降压（buck）稳压器
板载开关稳压器
正转负转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	40V
	输出电压	5V
	输出电流	3A
	开关频率	300kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
