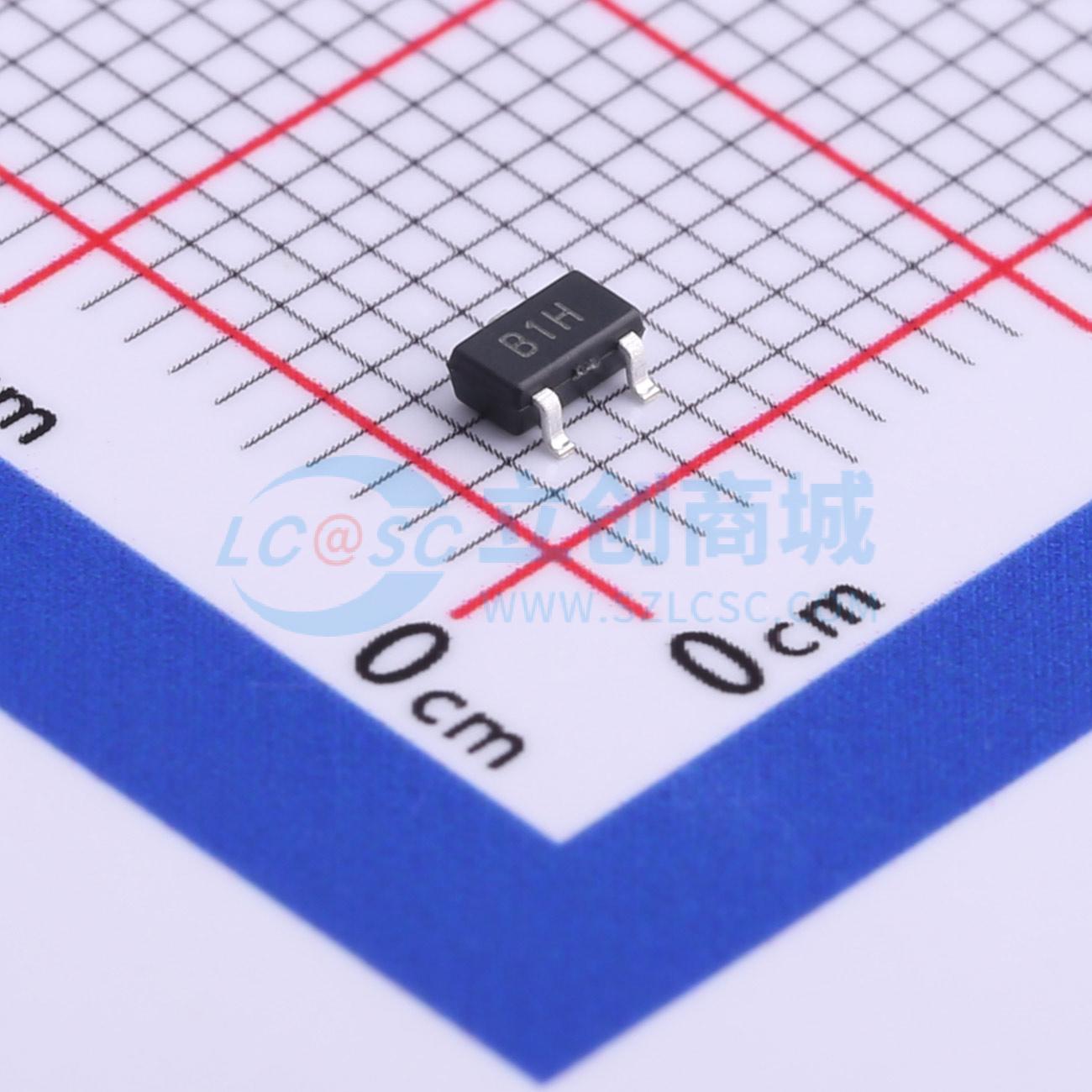

BRCS3401MC实物图
  • BRCS3401MC商品缩略图
  • BRCS3401MC商品缩略图
  • BRCS3401MC商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

BRCS3401MC

1个P沟道 耐压:30V 电流:4.2A

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SOT23-3 塑封封装P 道MOS 场效应管。
品牌名称
BLUE ROCKET(蓝箭)
商品型号
BRCS3401MC
商品编号
C668674
商品封装
SOT-23-3​
包装方式
编带
商品毛重
0.036克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)4.2A
导通电阻(RDS(on))75mΩ@2.5V
耗散功率(Pd)1.4W
属性参数值
阈值电压(Vgs(th))1.3V
栅极电荷量(Qg)9.4nC@4.5V
输入电容(Ciss)957pF
反向传输电容(Crss)77pF
工作温度-55℃~+150℃

商品概述

SOT23-3塑封封装的P沟道MOS场效应管。P沟道MOSFET,采用SOT23-3塑封封装。

商品特性

  • 漏源电压(V) = -30V
  • 漏极电流 = -4.2A(栅源电压 = -10V)
  • 导通电阻 < 60mΩ(栅源电压 = -10V)
  • 导通电阻 < 65mΩ(栅源电压 = -4.5V)
  • 导通电阻 < 120mΩ(栅源电压 = -2.5V)
  • 无卤产品。

应用领域

-适用于作为负载开关或用于脉宽调制应用。-该器件适用于作为负载开关或用于PWM应用。
