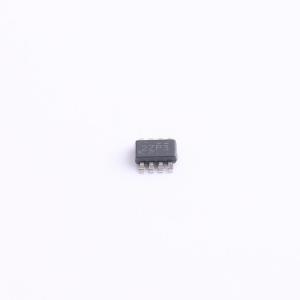

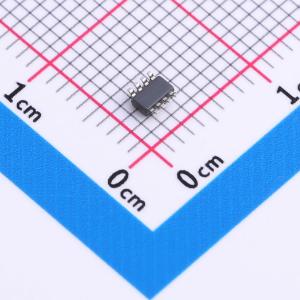

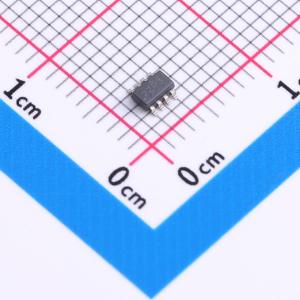

INA241A3QDDFRQ1实物图
  • INA241A3QDDFRQ1商品缩略图
  • INA241A3QDDFRQ1商品缩略图
  • INA241A3QDDFRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

INA241A3QDDFRQ1

-5V 至 110V 双向超精密电流检测放大器,增强 PWM 抑制

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
INA241A-Q1 具有增强型 PWM 抑制功能且符合 AEC-Q100 标准的 -4V 至 110V、双向、超精密电流检测放大器
品牌名称
TI(德州仪器)
商品型号
INA241A3QDDFRQ1
商品编号
C6051859
商品封装
TSOT-23-8​
包装方式
编带
商品毛重
0.085398克(g)

商品参数

属性参数值
商品目录电流感应放大器
放大器数1
共模电压-5V~110V
增益50V/V
带宽(-3db)1.1MHz
输入偏置电流(Ib)35uA
输入失调电压(Vos)10uV
工作温度-40℃~+125℃
差分电压±30V
属性参数值
单电源电压2.7V~20V
双电源电压(Vee~Vcc)-
静态电流(Iq)2.5mA
输出电流-
输入失调电压温漂(Vos TC)100nV/℃
压摆率(SR)8V/us
共模抑制比(CMRR)166dB
输入电压噪声密度(eN)39nV/√Hz@1kHz
功能特性外置式分流器;模拟输出接口;双向检测;高边检测;零漂移/自动稳零;低边检测;可编程输出基准电平

商品概述

INA241A-Q1是一款高精度双向电流检测放大器,可在-5V至110V宽共模范围内测量分流电阻上的压降,且不受电源电压影响。高精度电流测量通过低失调电压(最大±10μV)、小增益误差(最大±0.01%)和高直流共模抑制比(典型值166dB)实现。该器件专为在输入端承受较大共模电压瞬变的开关系统中进行高压双向测量而设计;内部增强型PWM抑制电路可在输入共模电压跳变时最小化输出信号扰动。INA241A-Q1采用2.7V至20V单电源供电,电源电流2.5mA,工作温度范围为-40℃至125℃。

商品特性

  • 符合AEC-Q100汽车应用标准:温度等级1:环境温度TA为-40℃至125℃
  • 提供功能安全相关文档,有助于功能安全系统设计
  • 针对受开关共模电压影响的系统优化了增强型PWM抑制功能:支持高达125kHz的开关频率
  • 宽共模电压:工作电压:-5V至110V;耐受电压:-20V至120V
  • 双向工作
  • 高小信号带宽:1.1MHz(所有增益下)
  • 压摆率:8V/µs
  • 阶跃响应稳定至1%的时间:1µs
  • 出色的共模抑制比:直流共模抑制比166dB,100kHz时交流共模抑制比104dB,1MHz时交流共模抑制比89dB

应用领域

  • 电动涡轮/增压器
  • 电动助力转向(EPS)
  • 起动机/发电机
  • 再生制动
  • 制动系统
