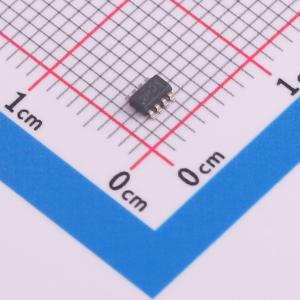

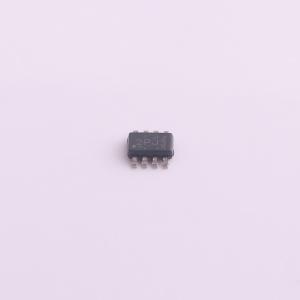

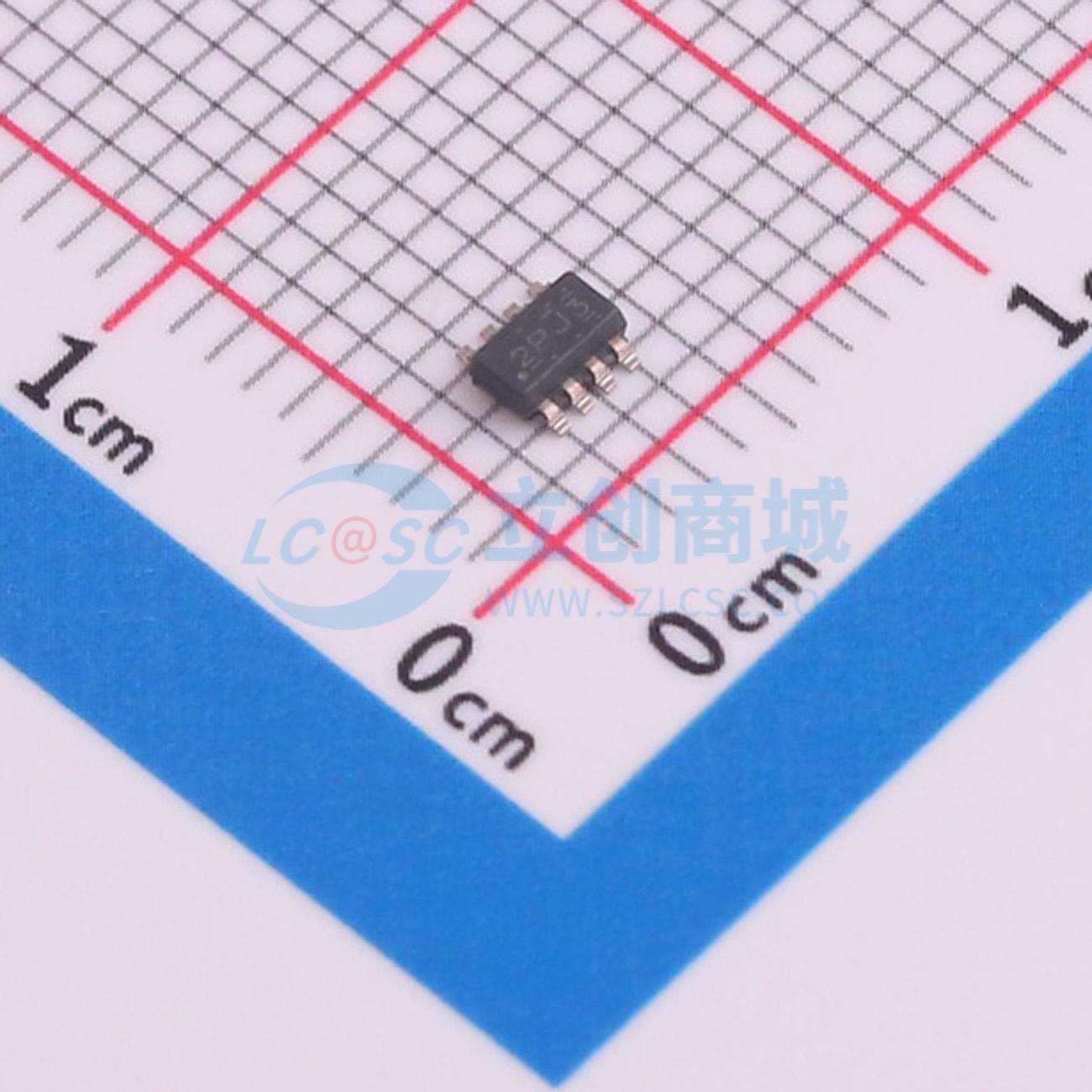

INA241A3IDDFR
5 V 至 110 V 双向超精密电流检测放大器,增强 PWM 抑制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA241A 具有增强型 PWM 抑制功能的 -5V 至 110V、双向、超精密电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA241A3IDDFR
- 商品编号
- C6051860
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.085398克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -5V~110V | |
| 增益 | 50V/V | |
| 带宽(-3db) | 1.1MHz | |
| 输入偏置电流(Ib) | 35uA | |
| 输入失调电压(Vos) | 3uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±30V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~20V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 压摆率(SR) | 8V/us | |
| 共模抑制比(CMRR) | 166dB | |
| 输入电压噪声密度(eN) | 39nV/√Hz@1kHz | |
| 功能特性 | 高边检测;外置式分流器;模拟输出接口;可编程输出基准电平;双向检测;零漂移/自动稳零;低边检测 |
商品概述
INA241A是一款超精密双向电流检测放大器,可在-5V至110V的宽共模范围内测量分流电阻器上的压降,与电源电压无关。该器件具有低失调电压、低增益误差和高直流共模抑制比,可实现高精度电流测量。适用于开关系统中出现高共模瞬态电压的高压双向测量场景。内部增强型PWM抑制电路可确保在输入端共模电压转换时输出端的信号干扰最小。该器件由2.7V至20V的单电源供电,消耗2.5mA电源电流。额定工作温度范围为-40°C至125°C。
商品特性
- 增强型PWM抑制,支持高达125kHz的开关频率
- 宽共模电压:工作电压-5V至110V,可承受电压-20V至120V
- 双向运行
- 高小信号带宽:1.1MHz(所有增益下)
- 压摆率:8V/µs
- 阶跃响应稳定时间(1%):1µs
- 高共模抑制比:直流166dB,交流104dB(100kHz),交流89dB(1MHz)
- 精度:增益误差(版本A±0.01%,温漂±1ppm/°C)
- 失调电压(版本A±10µV,温漂±0.1µV/°C)
- 电源电压范围:2.7V至20V
- 电源电流:2.5mA
- 额定工作温度范围:-40°C至125°C
应用领域
- 电机驱动器
- 螺线管和传动器
- 注塑机
- 无线电动工具
- 医学无线工具
- 无人机螺旋桨速度控制
- 直列式电机控制
