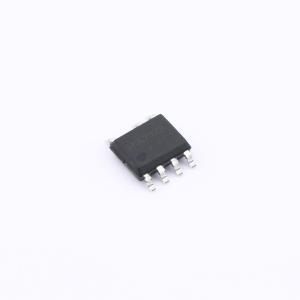

SD6904STR

内置高压MOSFET、高PFC、高恒流精度、非隔离LED照明驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 带PFC的单级原边控制模式LED驱动IC
品牌名称: SILAN(士兰微)
商品型号: SD6904STR
商品编号: C68792
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.168克(g)

商品参数

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	工作电压(AC)	85VAC~265VAC

商品概述

SD690XS是一款专用于非隔离LED驱动的控制芯片，外围应用采取浮地Buck架构，内置600V高压功率MOSFET。在该架构下，芯片采样电感电流进入内部，并利用内部误差放大器形成闭环反馈网络，从而达到高恒流精度和高输入/输出调整率。同时，芯片自带PFC控制，自动实现全电压范围高PF值。芯片的临界导通模式减小开关损耗，提高系统转换效率。 SD690XS内部集成各种保护功能，包括输出开路保护，输出短路保护，逐周期过流保护、过温保护，VCC过压保护等。 SD690XS具有超低的启动电流和工作电流，可在全电压输入范围（85VAC~265VAC）高效驱动高亮度LED。

商品特性

恒流控制模式（专利）
内置600V高压功率MOSFET
精确恒定电流（< ±3%）供给LED
全电压输入范围PF = 0.9
临界导通模式
LED短路保护（专利）
LED开路保护
VCC过压欠压保护
过温保护
过电流保护

应用领域

球泡灯
T5/T8 LED灯具
各式LED照明应用场合

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	3%
