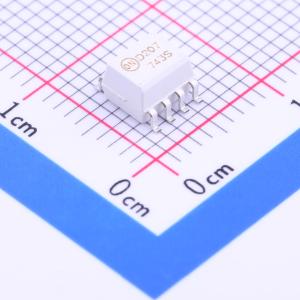

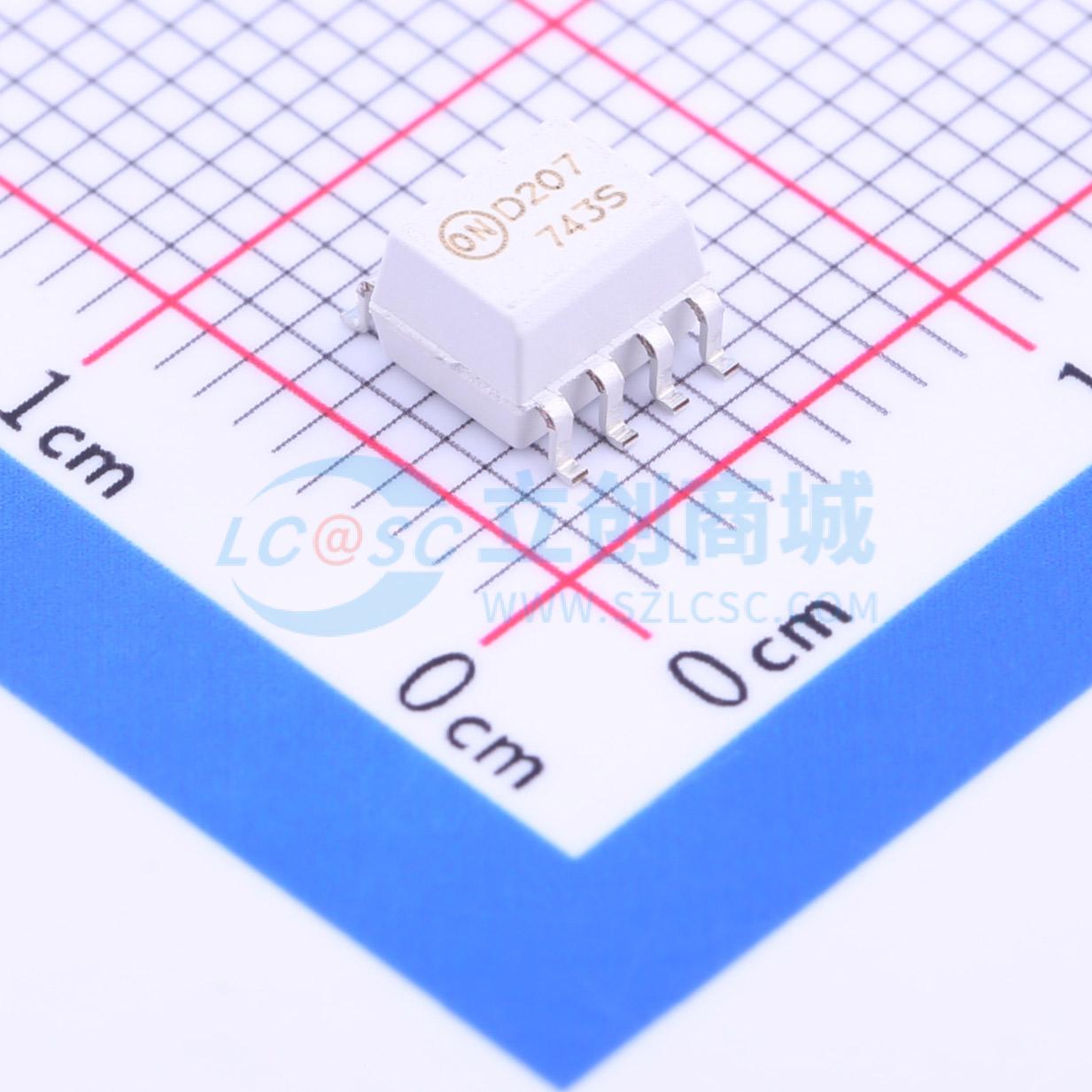

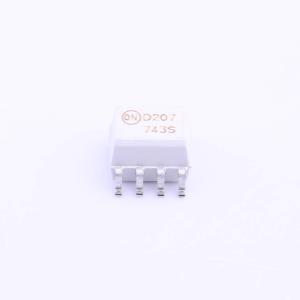

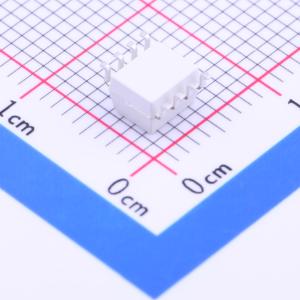

MOCD207M

DC输入隔离电压(rms):2500V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MOCD207M 器件由两个光耦合到两个单片硅光电晶体管检测器的砷化镓红外发光二极管组成，采用表面贴装小型塑料封装。它适用于高密度应用，无需直通板安装。
品牌名称: onsemi(安森美)
商品型号: MOCD207M
商品编号: C68894
商品封装: SO-8
包装方式: 管装
商品毛重: 0.22克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.25V
	输出电流	150mA
	隔离电压(Vrms)	2.5kV
	直流反向耐压(Vr)	6V
	负载电压	70V
	输出通道数	2

	属性	参数值
	集射极饱和电压(VCE(sat))	400mV@2mA,10mA
	上升时间(tr)	3.2us@2mA,100Ω
	下降时间	4.7us
	工作温度	-40℃~+100℃
	电流传输比(CTR)最小值	100%
	电流传输比(CTR)最大值/饱和值	200%
	总功耗(Pd)	240mW
	正向电流(If)	60mA

通道数：2
电压 - 隔离：2500Vrms
电流传输比（最小值）：100% @ 10mA
电流传输比（最大值）：200% @ 10mA
打开 / 关闭时间（典型值）：7.5μs，5.7μs
上升/下降时间（典型值）：3.2μs，4.7μs
输入类型：DC
输出类型：晶体管
电压 - 输出（最大值）：70V
电流 - 输出/通道：150mA
电压 - 正向（Vf）（典型值）：1.25V
电流 - DC 正向（If）：60mA
Vce 饱和值（最大值）：400mV
工作温度：-40°C ~ 100°C
安装类型：表面贴装
封装/外壳：8-SOIC（0.154"，3.90mm 宽）
供应商器件封装：8-SOIC
