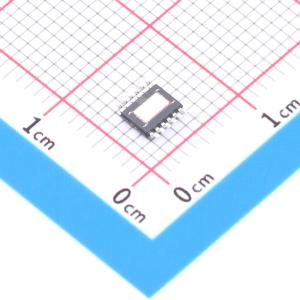

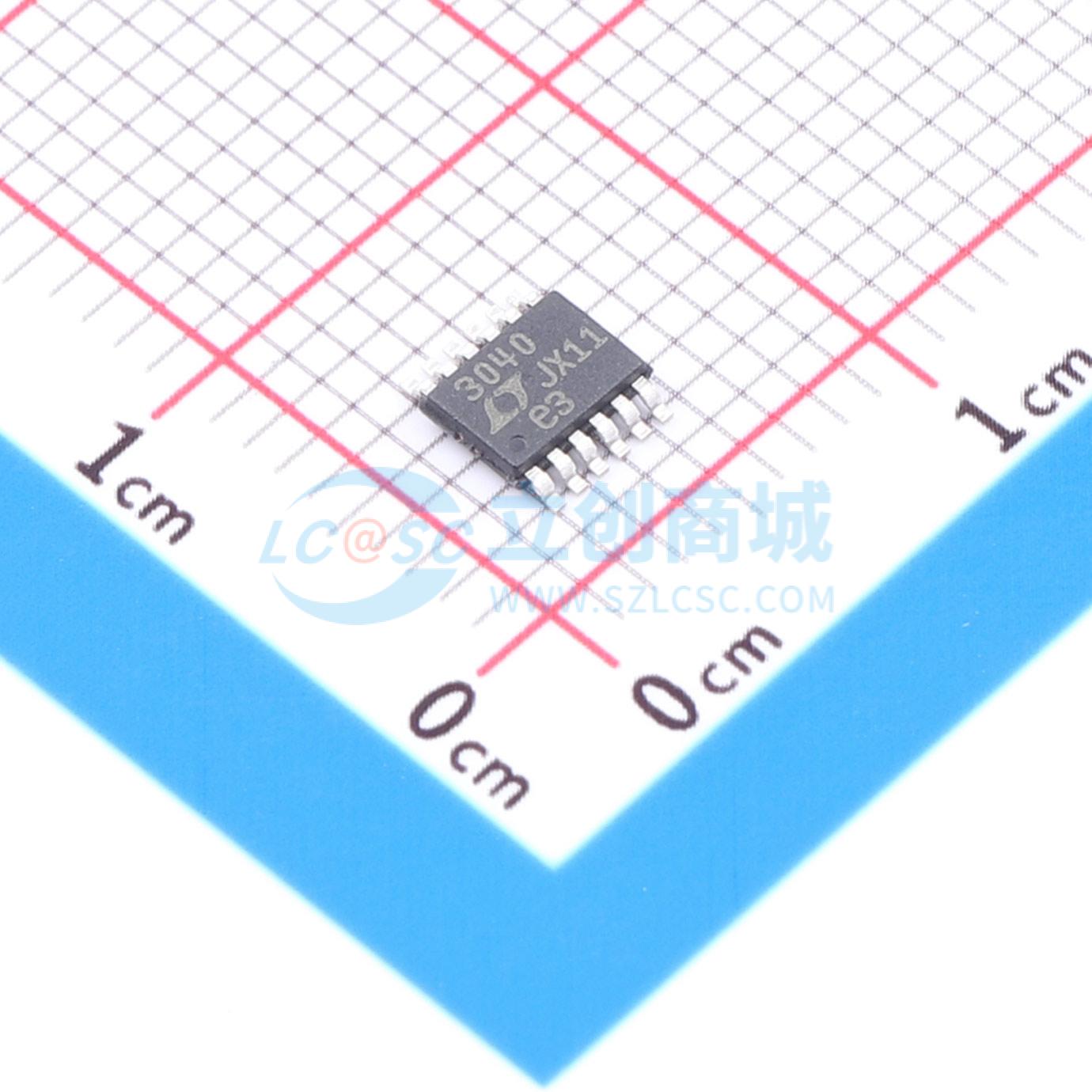

温馨提醒：图片仅供参考，商品以实物为准

LT3040EMSE#PBF

20V、200mA、超低噪声、超高 PSRR 精准 DAC/基准缓冲器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3040是一款高性能、高可靠性的电压输出基准源/DAC缓冲器，采用独特架构，在提供高达200mA输出电流的同时，力求保持基准源或DAC的精度。它具备超低噪声和超高电源抑制比（PSRR）架构，适用于为对噪声敏感的高精度系统供电。LT3040专为电压输出基准源/DAC设计，是一款先进的电压缓冲器，具有极低的1/f噪声、极低的宽带噪声、在宽频率范围内出色的PSRR以及低压差性能 —— 在200mA输出电流时，典型压差为350mV
品牌名称: ADI(亚德诺)
商品型号: LT3040EMSE#PBF
商品编号: C666556
商品封装: MSOP-12-EP
包装方式: 管装
商品毛重: 0.21062克(g)

商品参数

商品概述

LT3040是一款高性能、耐用的电压输出基准源/DAC缓冲器，采用独特架构，在输出高达200mA电流时，仍能保持基准源或DAC的精度。它具备超低噪声和超高电源抑制比（PSRR）架构，适用于为对噪声敏感的高精度系统供电。作为电压输出基准源/DAC的高级电压缓冲器，LT3040具有极低的1/f噪声、极低的宽带噪声、在宽频率范围内出色的PSRR以及低压差性能，在200mA输出电流时典型压差为350mV。工作静态电流标称值为2.5mA，关断时降至<1μA。LT3040在保持单位增益工作的同时，具有较宽的输出电压范围（0V至15V），可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，且与输入电压（VIN）无关。此外，该缓冲器还具备可编程电流限制、快速启动能力以及用于指示输出故障的FAULT标志。 LT3040搭配最小4.7μF陶瓷输出电容时可保持稳定。内置保护功能包括反向电源电压保护、反向电流保护、带折返功能的内部电流限制以及带迟滞功能的热限制。LT3040提供热增强型12引脚MSOP和10引脚3mm×3mm DFN封装。

商品特性

超低宽带噪声：1.2µVRMS（10Hz至100kHz）
超低1/f噪声：0.6µVP-P（0.1Hz至10Hz）
超低点噪声：1kHz及以上频率时为4nV/√Hz
超高PSRR：1MHz时为73dB
超低输入失调：125µV
输出源电流：200mA
宽输入电压范围：1.8V至20V
轨到轨输出电压范围：0V至15V
单电容改善噪声和PSRR
VIN引脚快速启动
FAULT标志
高带宽：1MHz
低压差电压：350mV
可编程电流限制
精密使能/欠压锁定（UVLO）
可并联以降低噪声和提高电流
带折返功能的内部电流限制
最小输出电容：4.7µF陶瓷电容
反向电源和反向电流保护
带迟滞功能的热限制
10引脚3mm×3mm DFN和12引脚MSOP封装

应用领域

高速/高精度数据转换器
高精度电压基准源
极低噪声仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	0V~15V
	输出电流	200mA
	电源纹波抑制比(PSRR)	73dB@(1MHz)
	压差	350mV@(200mA)

	属性	参数值
	静态电流(Iq)	2.5mA
	噪声	1.2uVrms
	特性	短路保护；过流保护；带使能；过热保护；欠压锁定
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
