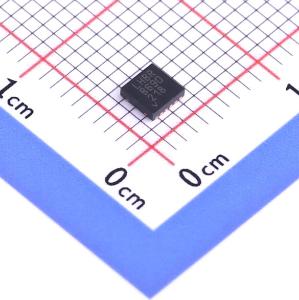

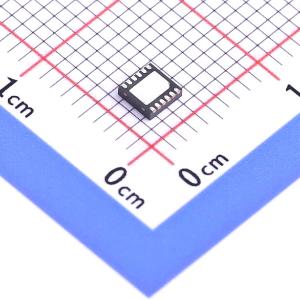

温馨提醒：图片仅供参考，商品以实物为准

LT3045EDD-1#TRPBF

20V、500mA、超低噪声、超高PSRR线性稳压器，带VIOC控制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 VIOC 控制功能的 20V、500mA、超低噪声、超高 PSRR 线性稳压器
品牌名称: ADI(亚德诺)
商品型号: LT3045EDD-1#TRPBF
商品编号: C666576
商品封装: DFN-12(3x3)
包装方式: 编带
商品毛重: 0.199836克(g)

商品参数

商品概述

LT3045-1是一款高性能低压差线性稳压器，采用超低噪声和超高电源抑制比（PSRR）架构，适用于对噪声敏感的应用供电。它的设计是先采用精密电流基准，再跟随一个高性能电压缓冲器，LT3045-1可轻松并联，以进一步降低噪声、增加输出电流并分散PCB上的热量。除了具备LT3045的特性外，LT3045-1还集成了VIOC跟踪功能，用于控制上游开关转换器，以维持LT3045-1两端的恒定电压，从而将功耗降至最低。该器件在典型260mV压差电压下可提供500mA电流。工作静态电流标称值为2.3mA，关断时降至<1µA。LT3045-1的输出电压范围宽（0V至15V），同时保持单位增益工作，可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，与编程输出电压无关。此外，该稳压器具有可编程电流限制、快速启动能力和可编程电源正常指示输出电压调节功能。

商品特性

超低均方根噪声：0.8µV_RMS（10Hz至100kHz）
超低点噪声：10kHz时为2nV/√Hz
超高PSRR：1MHz时为76dB
输出电流：500mA
宽输入电压范围：1.8V至20V
单电容改善噪声和PSRR
100µA SET引脚电流：初始精度±1%
VIOC引脚控制上游稳压器以降低功耗
单电阻设置输出电压
可编程电流限制
低压差电压：260mV
输出电压范围：0V至15V
可编程电源正常指示
快速启动能力
精密使能/欠压锁定
可并联以降低噪声和提高电流
带折返功能的内部电流限制
最小输出电容：10µF陶瓷电容
反接电池和反向电流保护
12引脚MSOP和3mm × 3mm DFN封装

应用领域

RF电源：PLL、VCO、混频器、LNA、PA
极低噪声仪器仪表
高速/高精度数据转换器
医疗应用：成像、诊断
开关电源后置稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	0V~15V
	输出电流	500mA
	电源纹波抑制比(PSRR)	76dB@(1MHz)
	压差	260mV@(500mA)

	属性	参数值
	静态电流(Iq)	2.3mA
	噪声	0.8uVrms
	特性	短路保护；PG脚；过流保护；带使能；过热保护；欠压锁定
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
