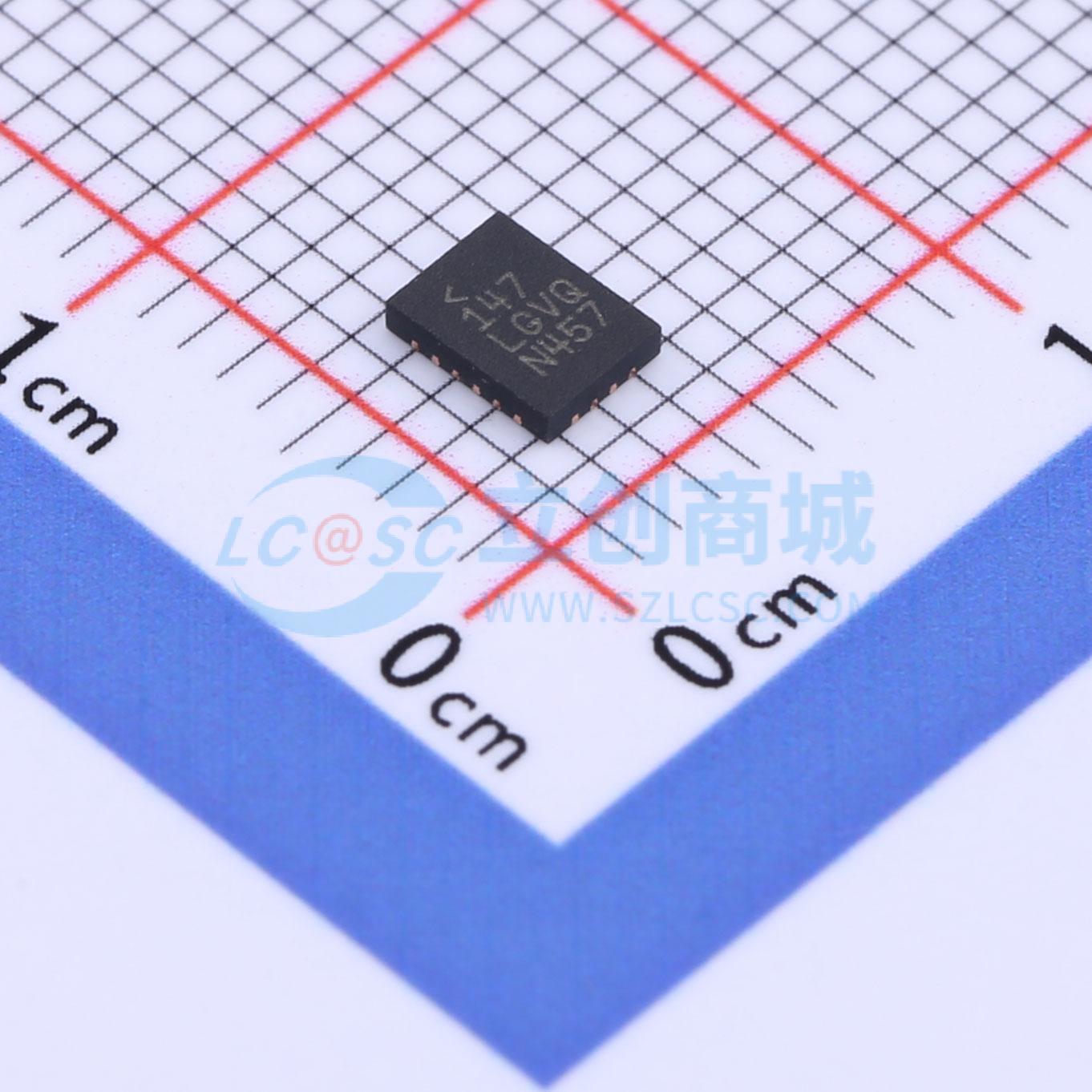

温馨提醒：图片仅供参考，商品以实物为准

LT3033IUDC#PBF

3A，0.95V 至 10V，具有可编程电流限制的超低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成可编程限流的3A、0.95V至10V、极低压差线性稳压器
品牌名称: ADI(亚德诺)
商品型号: LT3033IUDC#PBF
商品编号: C666552
商品封装: QFN-20(3x4)
包装方式: 管装
商品毛重: 11.6克(g)

商品参数

商品概述

±3033是一款极低压差（VLDO™）线性稳压器，可在低至0.95V的单输入电源下工作。该器件可提供3A输出电流，典型压差为95mV。LT3033非常适合低输入电压到低输出电压的应用，其电气效率可与开关稳压器相媲美。 LT3033使用低至10μF的低ESR陶瓷输出电容来优化稳定性和瞬态响应。其他特性包括可编程电流限制、输出电流监测器和用于指示输出电压调节状态的电源正常标志。在关断状态下，静态电流通常降至22μA。内部保护电路包括反接电池保护、折返式电流限制、带迟滞的热限制和反向电流保护。 LT3033有可调型产品，输出电压可低至200mV参考电压。该器件采用散热增强型、薄型3mm × 4mm × 0.75mm QFN封装。

商品特性

单电源VIN范围：0.95V至10V
压差：典型值95mV
输出电流：3A
可调输出电压：200mV至9.7V
单电容软启动参考电压并降低输出噪声
使用低ESR陶瓷输出电容时稳定
从1mA到3A的典型负载调整率为0.075%
静态电流：典型值1.9mA
关断状态下的静态电流：典型值22μA
电源正常（PWRGD）标志（关断状态下状态有效）
带折返功能的电流限制保护
可编程电流限制
输出电流监测器：IOUT/2650
带迟滞的热限制
反接电池、反向输出和反向电流保护
20引脚3mm × 4mm QFN封装

应用领域

高效线性稳压器
电池供电系统
逻辑电源
开关电源的后置稳压器
无线调制解调器
FPGA核心电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	10V
	输出电压	200mV~9.7V
	输出电流	3A
	电源纹波抑制比(PSRR)	52dB@(1MHz)
	压差	95mV@(3A)

	属性	参数值
	静态电流(Iq)	1.9mA
	噪声	60uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
