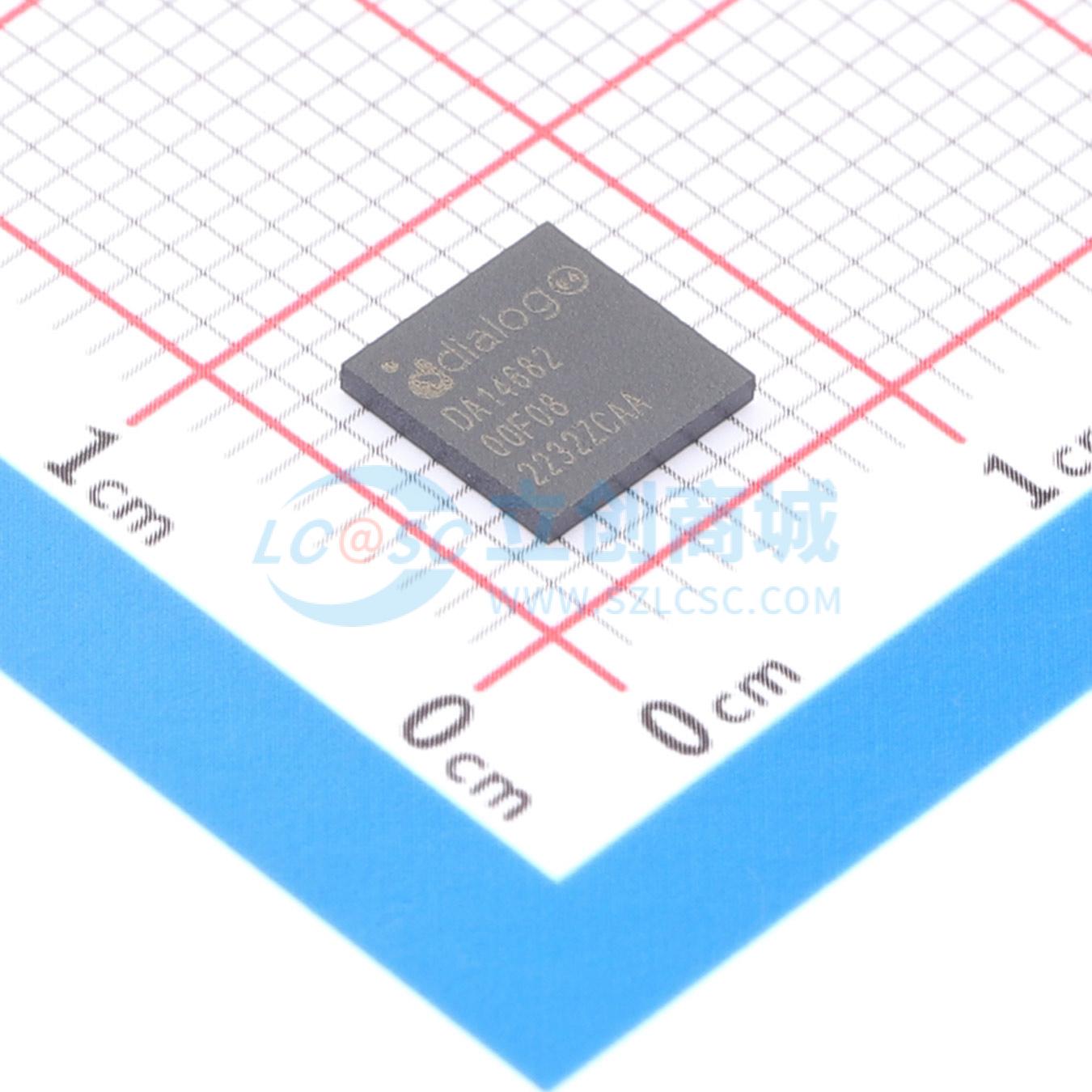

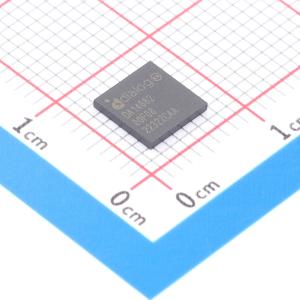

DA14682-00F08A92

具备增强安全性和闪存的蓝牙低功耗5.0系统级芯片（SoC）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一个灵活的片上系统，结合了应用处理器、存储器、密码引擎、电源管理单元、数字和模拟外设以及蓝牙低功耗MAC引擎和无线电收发器。基于Arm Cortex-M0 CPU，在最高96 MHz系统速度下提供高达84 DMIPS，提供灵活的内存架构，支持从嵌入式内存（RAM、ROM）或非易失性内存（OTP或内部Quad-SPI FLASH）执行代码。先进的电源管理单元使其能由一次电池和二次电池供电，也能为外部设备供电。片上充电器和电量计可通过USB为可充电电池充电
品牌名称: RENESAS(瑞萨)/IDT
商品型号: DA14682-00F08A92
商品编号: C6019601
商品封装: AQFN-60(6x6)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

DA14682是一款灵活的片上系统，集成了应用处理器、存储器、加密引擎、电源管理单元、数字和模拟外设，以及蓝牙低功耗MAC引擎和无线电收发器。 DA14682基于Arm Cortex - M0 CPU，最高可提供84 DMIPS（系统最高速度为96 MHz时），并提供灵活的内存架构，支持从嵌入式内存（RAM、ROM）或非易失性内存（OTP或内部Quad - SPI闪存）执行代码。 DA14682先进的电源管理单元使其能够由一次电池和二次电池供电，还能为外部设备供电。片上充电器和电量计可让DA14682通过USB为可充电电池充电。 DA14682具备增强的安全特性，如密钥操作、安全启动（仅当闪存镜像通过认证时才启动系统）、完整的公/私钥硬件加速引擎和真随机数发生器（TRNG）。该芯片提供多种优化的睡眠模式，可在无活动时降低功耗。

商品特性

符合蓝牙v5.0、ETSI EN 300 328和EN 300 440 Class 2（欧洲）、FCC CFR47 Part 15（美国）以及ARIB STD - T66（日本）标准
灵活的处理能力：0 Hz至96 MHz的32位Arm Cortex - M0，配备4路关联缓存
三种优化电源模式（扩展睡眠、深度睡眠和休眠），可将电流降至800 nA
存储器：8 Mbit闪存；64 kB一次性可编程（OTP）存储器；128 kB具备数据保留功能的数据SRAM；16 kB具备数据保留功能的缓存SRAM；128 kB ROM（包括引导ROM和BLE协议栈）
电源管理：集成降压DC - DC转换器（1.7 - 4.75 V）；为外部设备提供三个电源引脚；支持锂聚合物、锂离子、纽扣、镍氢和碱性电池；充电器（最高5.0 V），充电曲线可编程；高精度电量计；可编程欠压检测阈值
数控振荡器和PLL：16/32 MHz晶体振荡器；16 MHz RC振荡器；32 kHz晶体和RC振荡器；11.4 kHz RCX振荡器；低功耗PLL，最高达96 MHz
三个带PWM功能的通用定时器/计数器；一个16位增减定时器/计数器，在扩展/深度睡眠模式下具备PWM功能
应用加密引擎，支持ECC、AES256、SHA - 1、SHA - 256、SHA - 512和真随机数发生器
数字接口：31个通用I/O，电压电平可编程；两个UART，其中一个具备硬件流控制；两个SPI + TM接口；两个I2C总线接口，速率为100 kHz、400 kHz；三轴正交解码器；PDM + 硬件抽取器（2个麦克风或2个扬声器）；I2S/PCM主/从接口，最多8通道；带消抖功能的键盘扫描器；红外（IR）接口（PWM）；USB 1.1全速（FS）设备接口
模拟接口：8通道10位ADC，具备平均功能；三个匹配的白光LED驱动器；温度传感器
无线电收发器：2.4 GHz CMOS收发器，集成巴伦；50 Ω匹配单天线接口；发射输出功率0 dBm；接收器灵敏度 - 94 dBm（BLE）；VBAT1（3 V）供电电流：发射3.4 mA，接收3.1 mA（使用理想DC - DC转换器时）

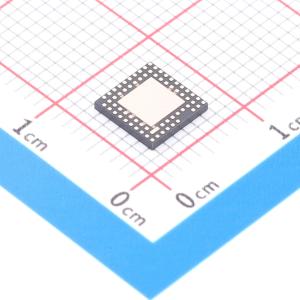

封装：60引脚AQFN封装，尺寸6 mm x 6 mm

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	2.4GHz~2.4835GHz
	接口类型	I2S；I2C；UART；PDM；USB；SPI
	工作电压	1.7V~4.75V
	应用领域	蓝牙
	输出功率	0dBm

	属性	参数值
	发射电流	3.4mA
	灵敏度	-94dBm
	接收电流	3.1mA
	典型应用频率	2.4GHz
	类型	收发器
