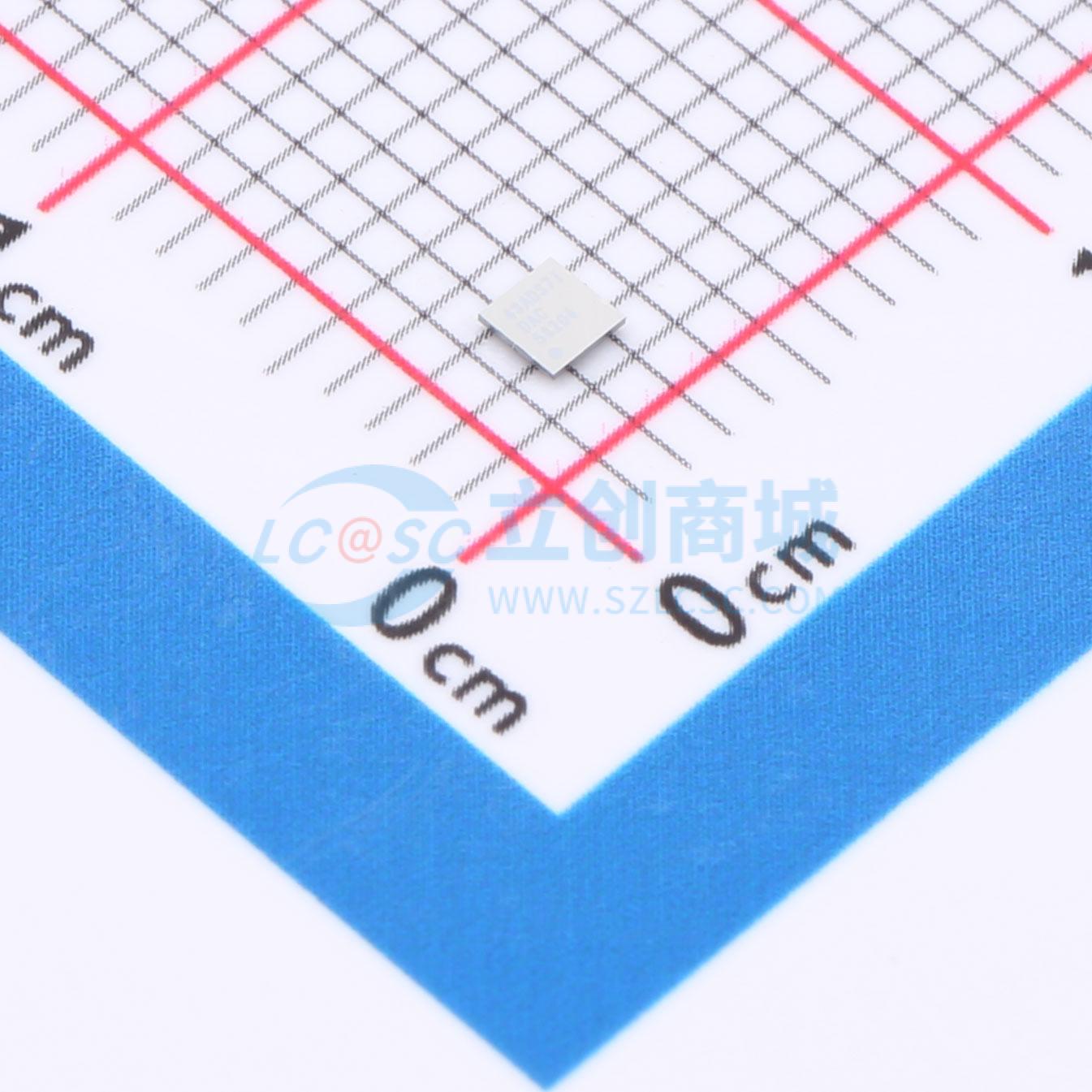

温馨提醒：图片仅供参考，商品以实物为准

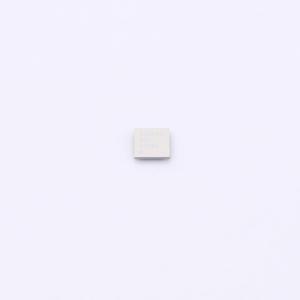

DAC53204YBHR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC53204W 10 位 4 通道电压/电流输出智能 DAC，采用 WCSP 封装，具有 Hi-Z、EEPROM 和波形发生器
品牌名称: TI(德州仪器)
商品型号: DAC53204YBHR
商品编号: C6019631
商品封装: DSBGA-16(1.6x1.6)
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

12位的DAC63204W和10位的DAC53204W（DACx3204W）是引脚兼容的四通道、带缓冲、电压输出和电流输出的智能数模转换器（DAC）系列。这些器件支持高阻（Hi-Z）掉电模式，并且在断电时输出为高阻状态。DAC输出提供强制-检测选项，可用作可编程比较器和电流源或电流阱。多功能通用输入输出（GPIO）、函数生成和非易失性存储器（NVM）使这些智能DAC适用于无处理器应用和设计复用。这些器件可自动检测I²C、SPI和PMBus接口，并内置基准源。该特性集结合小巧的封装和低功耗，使这些智能DAC成为诸如电压裕量调节和缩放、偏置与校准的直流设定点以及波形生成等应用的理想选择。

商品特性

可编程电压或电流输出，配置灵活
电压输出：1 LSB微分非线性（DNL），增益为1×、1.5×、2×、3×和4×
电流输出：1 LSB积分非线性（INL）和微分非线性（DNL）（8位），输出范围选项有±25 μA、±50 μA、±125 μA、±250 μA
所有通道均具备可编程比较器模式
电源（VDD）关闭时为高阻输出
高阻和电阻下拉掉电模式
50 MHz兼容SPI接口
自动检测I²C、SPI或PMBus接口
当VDD = 5.5 V时，输入高电平阈值（VIH）为1.62 V
通用输入输出（GPIO）可配置为多种功能
预定义波形生成：正弦波、三角波、锯齿波
用户可编程非易失性存储器（NVM）
基准源可选内部、外部或电源
宽工作范围：电源电压：1.8 V至5.5 V；温度范围：-40℃至+125℃
小巧封装：16引脚DSBGA（1.75 mm × 1.75 mm）

应用领域

光模块
标准笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	4
	接口类型	I2C；SPI
	工作电压	1.8V~5.5V
	稳定时间	20us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1.25LSB
	工作温度	-40℃~+125℃
	基准电压源	内置
	基准电压源温漂	50ppm/℃
	数据速率	50MHz
	静态电流	28uA
