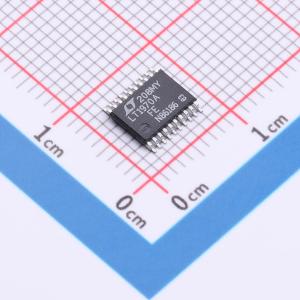

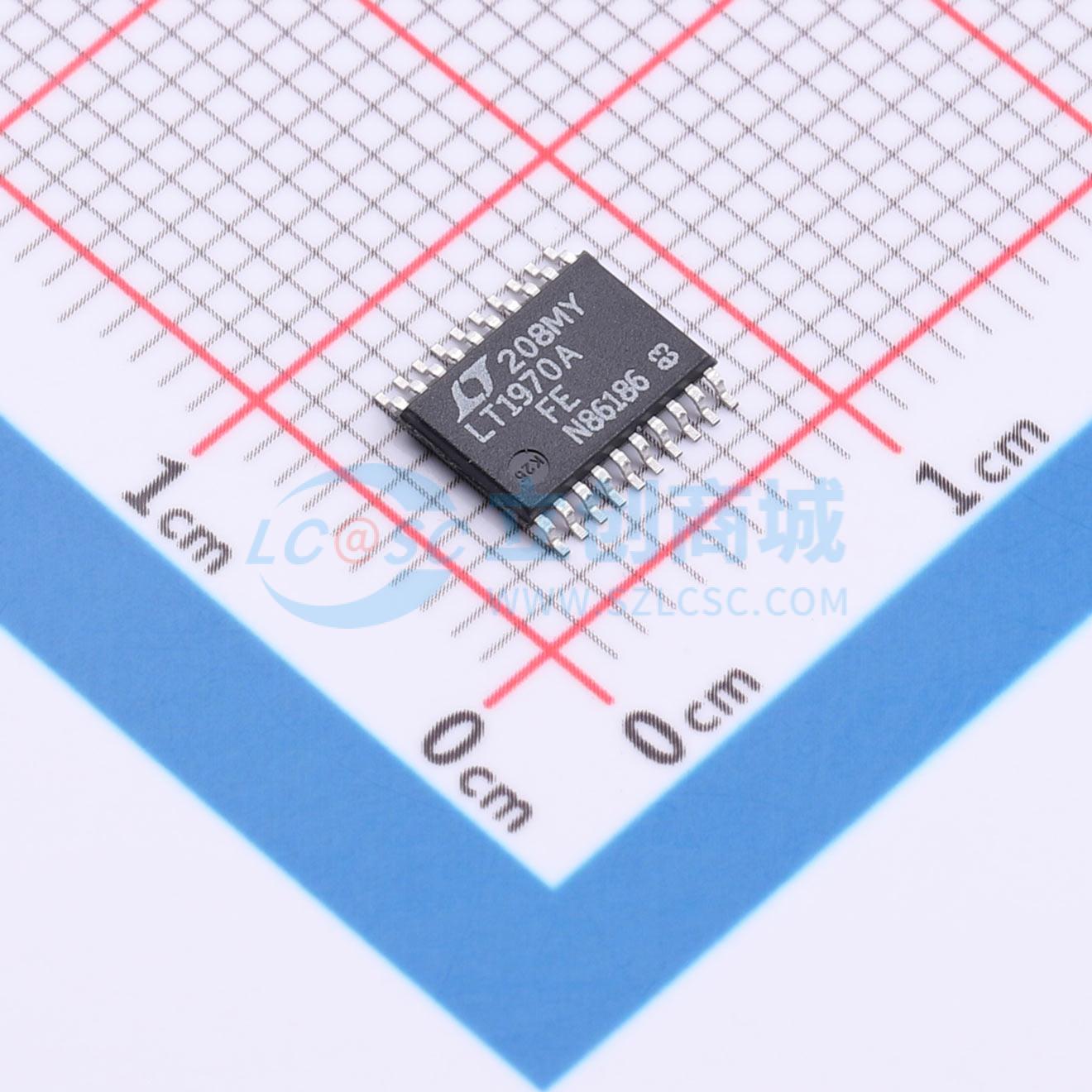

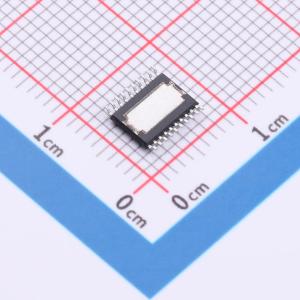

LT1970ACFE#TRPBF
具可调精准电流限值的 500mA 功率运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1970ACFE#TRPBF
- 商品编号
- C665854
- 商品封装
- TSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.250167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 1.6V/us | |
| 输入偏置电流(Ib) | 160nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 15nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 105dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5V~36V | |
| 双电源(Vee~Vcc) | 5V~36V |
商品概述
LT1970A 是一款 ±500mA 的电源运算放大器，具有精确的外部控制电流限制。独立的控制电压以 1% 的精度编程上拉和下沉电流限制感应阈值。可以通过添加外部功率晶体管来提升输出电流。
该电路可使用 5V 至 36V 的总电源电压的单电源或分电源运行。在正常操作中，输入级电源和输出级电源连接在一起（VCC 连接到 V+，VEE 连接到 V–）。为了降低功耗，可以从独立的、较低电压的电源轨为输出级（V+、V–）供电。该放大器具有单位增益稳定性，增益带宽积为 3.6MHz，压摆率为 1.6V/µs。LT1970A 可以直接驱动容性和感性负载。
开集电极状态标志指示电流限制电路激活，以及放大器的热关断。使能逻辑输入在拉低时将放大器置于低功耗、高阻抗输出状态。热关断和 ±800mA 固定电流限制可在故障条件下保护芯片。
LT1970A 封装在具有导热铜底板的 20 引脚 TSSOP 封装中，以方便散热。
