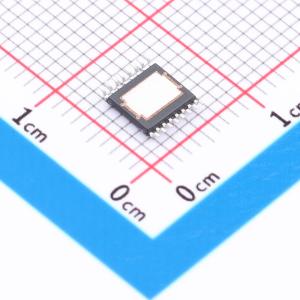

温馨提醒：图片仅供参考，商品以实物为准

LT1956IFE#TRPBF

高电压、1.5A、500kHz 降压型开关稳压器

品牌名称: ADI(亚德诺)
商品型号: LT1956IFE#TRPBF
商品编号: C665641
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.147克(g)

商品概述

LT1956/LT1956 - 5是500kHz的单片降压型开关稳压器，输入电压能力高达60V。芯片上集成了一个高效的1.5A、0.2Ω开关，以及所有必要的振荡器、控制和逻辑电路。电流模式架构可实现快速瞬态响应和良好的环路稳定性。特殊的设计技术和新的高压工艺可在宽输入范围内实现高效率。通过利用输出为电路提供偏置，并使用电源升压电容使功率开关饱和，可在宽输出电流范围内保持高效率。专利电路可在整个占空比范围内保持峰值开关电流。关断引脚可将电源电流降至25μA，并且该器件可通过逻辑电平输入从580kHz至700kHz进行外部同步。 LT1956/LT1956 - 5提供熔合引脚16引脚SSOP和热增强型TSSOP封装。

商品特性

宽输入范围：5.5V至60V
1.5A峰值开关电流
小型16引脚SSOP或热增强型TSSOP封装
饱和开关设计：在整个占空比范围内保持0.2Ω峰值开关电流
恒定500kHz开关频率
有效电源电流：2.5mA
关断电流：25µA
1.2V反馈基准（LT1956）
5V固定输出（LT1956 - 5）
易于同步
逐周期电流限制

应用领域

高压、工业和汽车领域
便携式计算机
电池供电系统
电池充电器
分布式电源系统

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	拓扑结构	降压式
	工作温度	-40℃~+125℃@(Tj)

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	开关频率	500kHz
	输出电流	1.5A
