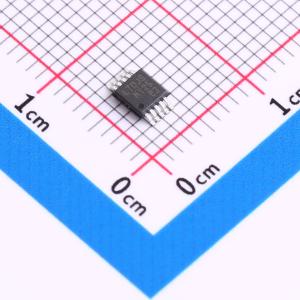

LT1912EMSE#PBF

36V、2A、500kHz 降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1912是一款可调频率（200kHz至500kHz）的单片降压型开关稳压器，可接受高达36V的输入电压。芯片上集成了一个高效的0.25Ω开关、一个升压肖特基二极管以及必要的振荡器、控制和逻辑电路。采用电流模式拓扑结构，可实现快速瞬态响应和良好的环路稳定性。LT1912允许使用陶瓷电容，在将整体解决方案尺寸降至最小的同时，实现低输出纹波。低电流关断模式可将输入电源电流降至小于1µA，而RUN/SS引脚上的电阻和电容可提供受控的输出电压斜坡（软启动）。LT1912提供10引脚MSOP和3mm×3mm DFN封装，带有裸露焊盘，热阻较低。
品牌名称: ADI(亚德诺)
商品型号: LT1912EMSE#PBF
商品编号: C665529
商品封装: MSOP-10-EP
包装方式: 管装
商品毛重: 0.106591克(g)

商品参数

商品概述

LT1912是一款可调频率（200kHz至500kHz）的单片降压型开关稳压器，可接受高达36V的输入电压。芯片上集成了一个高效的0.25Ω开关、一个升压肖特基二极管以及必要的振荡器、控制和逻辑电路。采用电流模式拓扑结构，可实现快速瞬态响应和良好的环路稳定性。LT1912允许使用陶瓷电容，在将整体解决方案尺寸降至最小的同时，实现低输出纹波。低电流关断模式可将输入电源电流降至小于1µA，而RUN/SS引脚上的电阻和电容可提供受控的输出电压斜坡（软启动）。LT1912提供10引脚MSOP和3mm×3mm DFN封装，带有裸露焊盘，热阻较低。

商品特性

宽输入范围：3.6V至36V工作电压
最大输出电流2A
可调开关频率：200kHz至500kHz
低关断电流：I₀ < 1µA
集成升压二极管
可在250kHz至500kHz之间同步
饱和开关设计：导通电阻0.25Ω
0.790V反馈参考电压
输出电压：0.79V至20V
具备软启动功能
小型10引脚热增强型MSOP和（3mm×3mm）DFN封装

应用领域

汽车电池稳压
机顶盒
分布式电源稳压
工业电源
墙式变压器稳压

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~36V
	输出电压	790mV~20V
	输出电流	2A
	开关频率	200kHz~500kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TA)
	拓扑结构	降压式
	静态电流(Iq)	10nA
	开关管(内置/外置)	内置
	输出类型	可调
