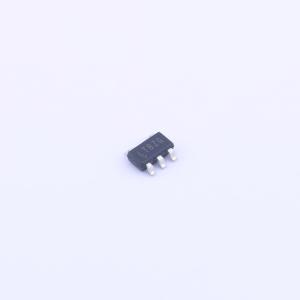

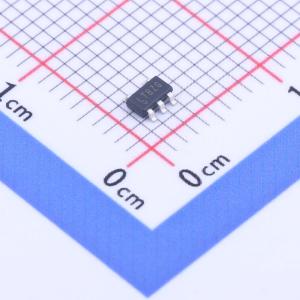

温馨提醒：图片仅供参考，商品以实物为准

LT1931AIS5#TRPBF

ThinSOT 封装的 1.2MHz 负输出 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1931/LT1931A是SOT-23封装电流模式负输出DC/DC转换器。这两种器件采用了允许在一个小占位面积内产生大电流输出的1A集成开关。LT1931的开关频率为1.2MHz，而LT1931A的开关频率为2.2MHz。
品牌名称: ADI(亚德诺)
商品型号: LT1931AIS5#TRPBF
商品编号: C665542
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

LT1931/LT1931A是SOT - 23封装电流模式负输出DC/DC转换器。这两种器件采用了允许在一个小占位面积内产生大电流输出的1A集成开关。LT1931的开关频率为1.2MHz，而LT1931A的开关频率为2.2MHz。这些高开关速度使得能够采用高度仅2mm或以下的纤巧型低成本电容器和电感器。LT1931能够由一个5V电源产生 -5V/350mA或 -12V/150mA输出；LT1931A则可在采用小得多的电感器的情况下产生 -5V/300mA输出。这两款器件均可容易地进行引脚对引脚的升级，以适合功率更高的LT1611应用。 LT1931/LT1931A的操作采用一种双电感器负输出拓扑结构，该结构对输入侧和输出侧的电流均进行滤波处理。当采用陶瓷输出电容器时，可获得接近1mVₚ₋ₚ的极低输出电压波纹。固定频率开关确保能够获得一个没有低频噪声的干净输出，而在采用充电泵解决方案时，低频噪声通常会出现。在大负载阶跃期间，低阻抗输出保持在标称值的1%以内。36V开关允许ΔVIN至VOUT的差分电压高达34V。 LT1931/LT1931A采用5引脚ThinSOT封装。

商品特性

1.2MHz/2.2MHz固定频率操作
非常低噪声：1mVₚ₋ₚ输出波纹
可由5V输入产生 -5V/350mA输出
可由5V输入产生 -12V/150mA输出
采用小型表面贴装元件
宽输入范围：2.6V至16V
低停机电流：<1μA
低VCESAT开关：400mV/1A
与LT1611引脚兼容
采用扁平（高度仅1mm）的ThinSOT封装

应用领域

磁盘驱动器MR磁头偏置
数码相机CCD偏置
LCD偏置
GaAsFET偏置
本机低噪声/低阻抗负电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	2.45V~16V
	输出电压	-34V~-1.255V
	输出电流	1A
	开关频率	2.2MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	否
	输出通道数	1
	拓扑结构	反相式
	开关管(内置/外置)	内置
	输出类型	-
