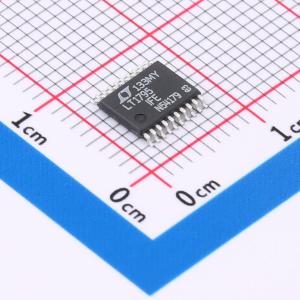

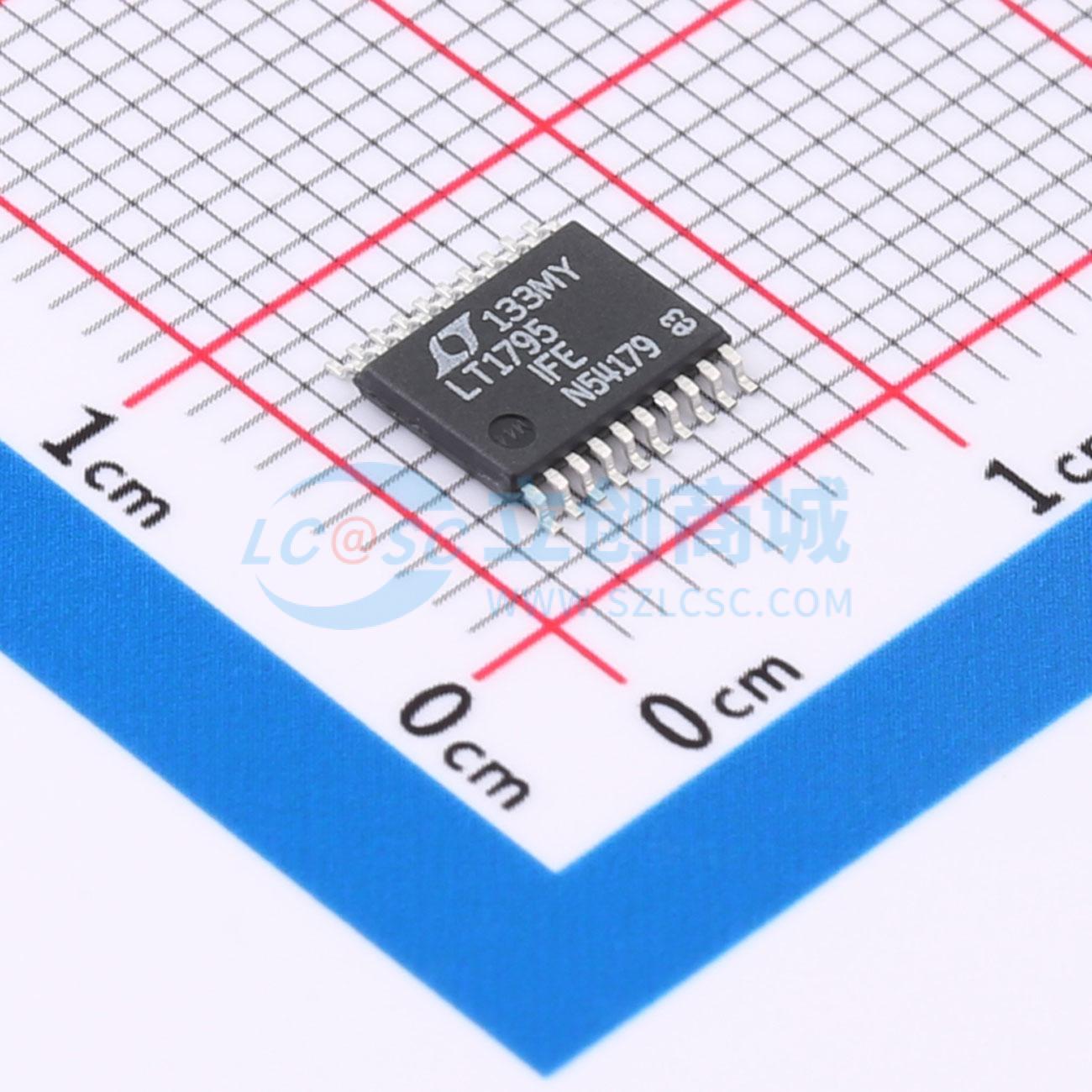

温馨提醒：图片仅供参考，商品以实物为准

LT1795IFE#PBF

500mA/50MHz 双电流反馈线路驱动放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一种具有大输出电流和优良大信号特性的双电流反馈放大器。具有高转换速率500mA输出驱动电流和高达±15V工作电压，能在1MHz至2MHz频率范围内提供相当大的功率，其短路保护和过热停机功能确保器件不易损坏。能在大容性负载条件下稳定工作，可提供容性负载所需要的大电流。
品牌名称: ADI(亚德诺)
商品型号: LT1795IFE#PBF
商品编号: C665318
商品封装: TSSOP-20-EP
包装方式: 管装
商品毛重: 0.09克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	30V
	轨到轨	-
	增益带宽积(GBP)	50MHz
	输入失调电压(Vos)	4.5mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	900V/us
	输入偏置电流(Ib)	2uA

	属性	参数值
	输入失调电流(Ios)	-
	噪声密度(eN)	3.6nV/√Hz@10kHz
	共模抑制比(CMRR)	60dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	29mA
	输出电流	500mA
	工作温度	-40℃~+85℃
	双电源(Vee~Vcc)	-15V~15V

商品概述

一种具有大输出电流和优良大信号特性的双电流反馈放大器。具有高转换速率500mA输出驱动电流和高达±15V工作电压，能在1MHz至2MHz频率范围内提供相当大的功率，其短路保护和过热停机功能确保器件不易损坏。能在大容性负载条件下稳定工作，可提供容性负载所需要的大电流。停机特性可以将器件切换到高阻、低电流工作方式，从而当器件在不工作时降低功耗。对于带宽较小的应用，可以用一个外接电阻器来降低电源电流。采用体积非常小的散热增强型20引脚TSSOP封装，以便在线路驱动器应用中有最大的端口密度。

商品特性

500mA输出驱动电流
50MHz带宽，Av = 2, RL = 25Ω
900V/μs转换速率，Av = 2Ω, RL = 25Ω
低失真：在1MHz时为 - 75dBc
高输入阻抗：10MΩ
宽电源电压范围：±5V至±15V
提供全速率，下行ADSL支持
采用小体积功率增强型TSSOP - 20和宽SO - 20封装
低功率停机方式
节能可调节电源电流
CL = 1,000pF容性负载提供稳定输出

应用领域

ADSL HDSL2, G.lite驱动器
缓冲器
测试设备放大器
视频放大器
电缆驱动器
低损耗、大功率中心局ADSL线路驱动器
