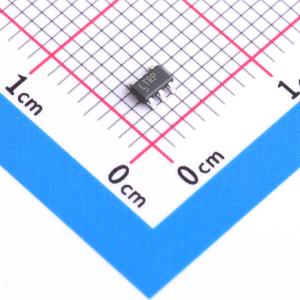

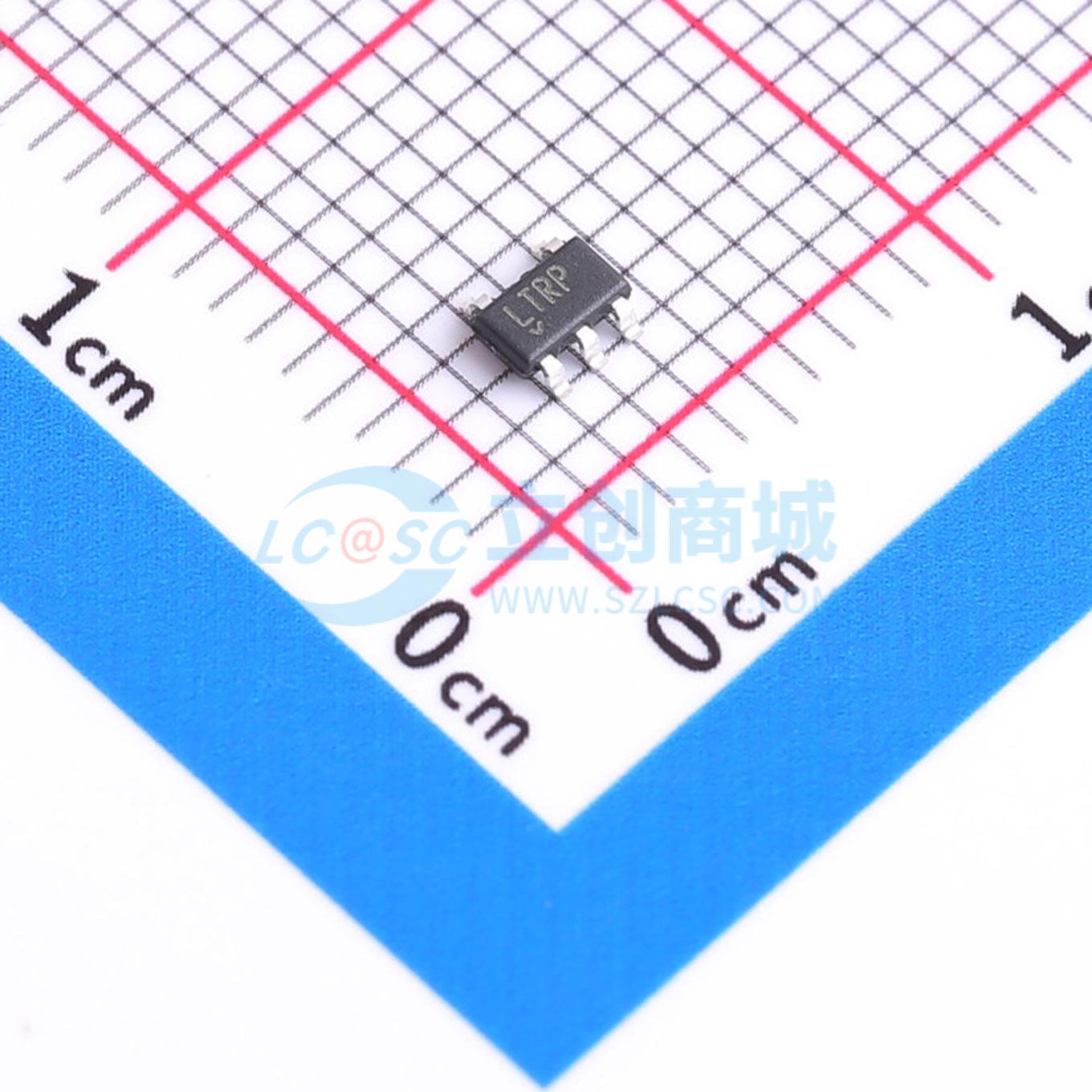

温馨提醒：图片仅供参考，商品以实物为准

LT1800IS5#TRMPBF

80MHz、25V/us、低功率、轨至轨输入和输出精准运算放大器

描述: 80MHz、25V/μs、低功率、轨至轨输入和输出精准运算放大器
品牌名称: ADI(亚德诺)
商品型号: LT1800IS5#TRMPBF
商品编号: C665333
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.045548克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	80MHz
	输入偏置电流(Ib)	25nA
	输入失调电压(Vos)	350uV
	共模抑制比(CMRR)	105dB
	压摆率(SR)	25V/us
	输出电流	30mA
	轨到轨	轨到轨输入,轨到轨输出

	属性	参数值
	输入失调电压温漂(Vos TC)	1.5uV/℃
	静态电流(Iq)	2mA
	工作温度	-40℃~+85℃
	单电源	2.3V~12.6V
	双电源(Vee ~ Vcc)	-5V~5V
	最大电源宽度(Vdd-Vss)	12.6V
	噪声密度(eN)	8.5nV/√Hz@10kHz
	输入失调电流(Ios)	25nA

商品概述

LT1800是一款低功耗、高速、轨到轨输入输出的运算放大器，具有出色的直流性能。与带宽相当的其他器件相比，LT1800的特点是电源电流更低、输入失调电压更低、输入偏置电流更小且直流增益更高。 LT1800的输入范围包含两个电源轨，输出摆幅可在任一电源轨的20mV范围内，以在低电源应用中最大化信号动态范围。 LT1800在2.3V至12.6V的电源电压下都能保持其性能，并在3V、5V和±5V电源电压下进行了参数规定。输入信号超出电源电压范围时，不会损坏器件，也不会导致输出相位反转。 LT1800提供采用标准运算放大器引脚排列的8引脚SO封装和5引脚TSOT - 23封装。LT1800可作为许多运算放大器的直接替代器件，以改善输入/输出范围和性能。

商品特性

增益带宽积：80MHz
输入共模范围包含两个电源轨
输出摆幅轨到轨
低静态电流：最大2mA
输入失调电压：最大350μV
输入偏置电流：最大250nA
低电压噪声：8.5nV/√Hz
压摆率：25V/μs
共模抑制比：105dB
电源抑制比：97dB
开环增益：85V/mV
工作温度范围：-40°C至85°C
提供8引脚SO和5引脚薄型（1mm）ThinSOT封装

应用领域

低电压、高频信号处理
驱动A/D转换器
轨到轨缓冲放大器
有源滤波器
视频线路驱动器
单电源1A激光驱动器放大器
