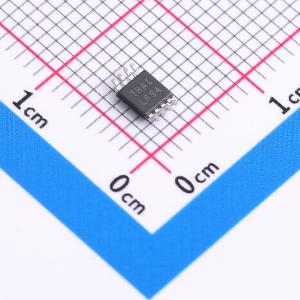

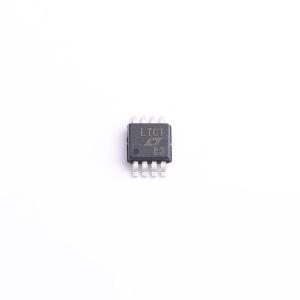

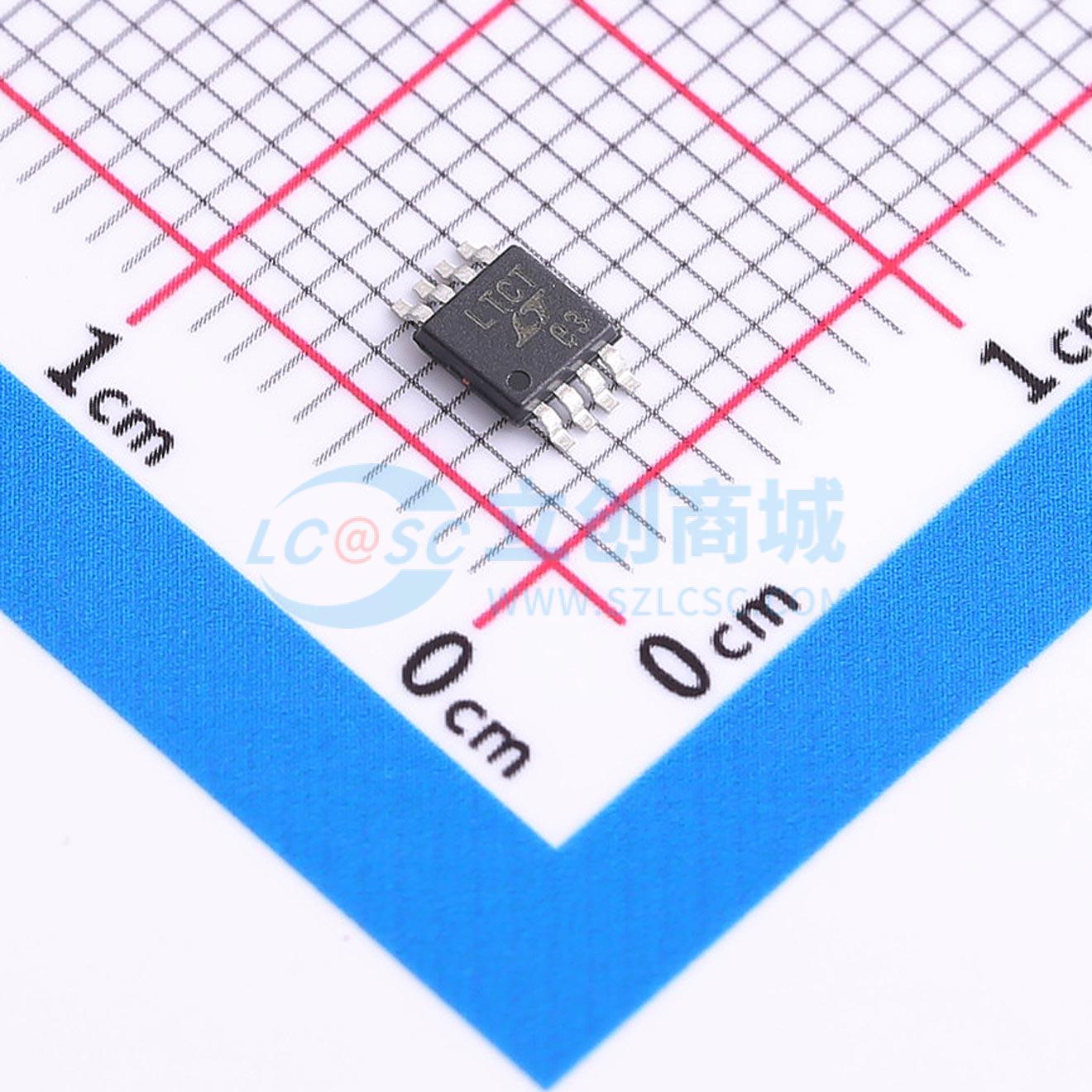

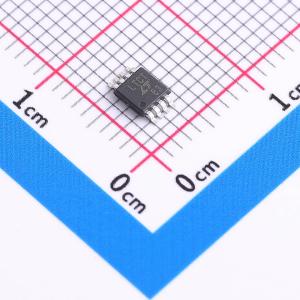

LT1671CMS8#PBF

一款具有互补输出和锁存功能的低功耗60ns比较器。输入共模范围从正电源电压以下1.5V延伸至负电源轨。该比较器的互补输出设计可直接与TTL或CMOS逻辑接口。它可以采用单5V电源或双±5V电源供电。低失调电压规格和高增益使其适用于精密应用。

该比较器针对各种工作条件下的速度和稳定性进行了优化设计。输出级在两个方向上均提供有源驱动，可在TTL、CMOS或无源负载下实现最大速度，且交叉导通电流极小。即使在通过有源区的缓慢转换过程中，它也能保持稳定，因此无需指定最小输入压摆率。

它内置了一个与TTL/CMOS兼容的锁存器，用于在输出端保留数据。只要锁存引脚保持高电平，锁存器就会一直保持数据。增益、失调和负电源电流等器件参数不受负电源电压变化的显著影响。

• 低功耗：450µA
• 速度快：过驱动20mV时为60ns，过驱动5mV时为85ns
• 低失调电压：0.8mV
• 可采用单5V或双±5V电源供电
• 输入共模范围延伸至负电源
• 无需最小输入压摆率
• 互补TTL输出
• 输入可超过电源电压而不会发生相位反转
• 引脚与LT1394、LT1016和LT1116兼容
• 具备输出锁存功能
• 提供8引脚MSOP和SO封装

• 高速A/D转换器
• 过零检测器
• 开关稳压器的电流检测
• 宽范围V/F转换器
• 快速脉冲高度/宽度鉴别器
• 高速触发器
• 线路接收器
• 高速采样电路
