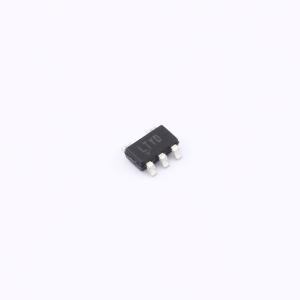

LT1716HS5#TRPBF

SOT-23 封装、44V、Over-The-Top、微功率、精准轨至轨比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1716比较器可在2.7V至44V的任意总电源电压下工作，静态电流为35µA。LT1716拥有独特的输入级，其电压可比V−高44V，且与V+电源无关。（内置电阻可保护输入，防止负电源以下高达5V的故障
品牌名称: ADI(亚德诺)
商品型号: LT1716HS5#TRPBF
商品编号: C664640
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	1.5mV
	输入偏置电流(Ib)	35uA
	传播延迟(tpd)	5.5us
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	110dB
	输出类型	-
	输出模式	CMOS

	属性	参数值
	轨到轨	轨到轨输入,轨到轨输出
	静态电流(Iq)	35uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	44V
	单电源	2.7V~44V
	双电源(Vee ~ Vcc)	-22V~-1.35V；1.35V~22V
	输入失调电压温漂(Vos TC)	2uV/℃
	输入失调电流(Ios)	3nA

商品概述

LT1716比较器可在2.7V至44V的任意总电源电压下工作，静态电流为35µA。LT1716拥有独特的输入级，其输入电压可高于V–达44V，且与V+电源无关。（内置电阻可保护输入，防止负电源以下高达5V的故障。）输入可承受44V的差模和共模电压。输出级包含一个“B”类上拉电流源，无需外部电阻上拉，从而节省功耗。输出电压摆幅可达到负电源的35mV以内和正电源的55mV以内，这使得该比较器非常适合低压单电源工作。输出级还设计为能够驱动连接到比LT1716电源更高电源的负载，与集电极开路输出级相同。 LT1716采用SOT - 23 5引脚封装。

商品特性

工作电压范围：2.7V至44V
超IOµ：输入共模范围在V–之上扩展44V，与V+无关
微功耗：静态电流35µA
失调电压：最大1.5mV
任一输入低于V– 5V时仍有有效输出
轨到轨输出摆幅
输出可驱动高于V+的负载
内部上拉电流
工作温度范围：-40°C至125°C
薄型（1mm）SOT - 23（ThinSOT）封装
通过AEC - Q100汽车应用认证

应用领域

电源监控器
继电器/灯驱动器
振荡器
峰值检测器
电平转换
