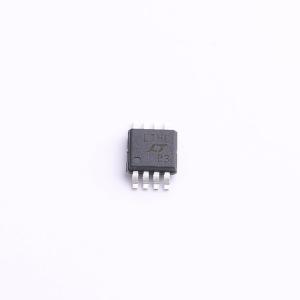

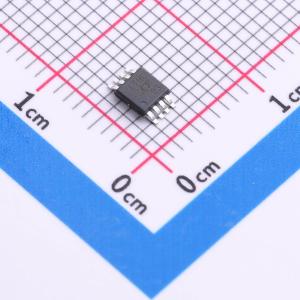

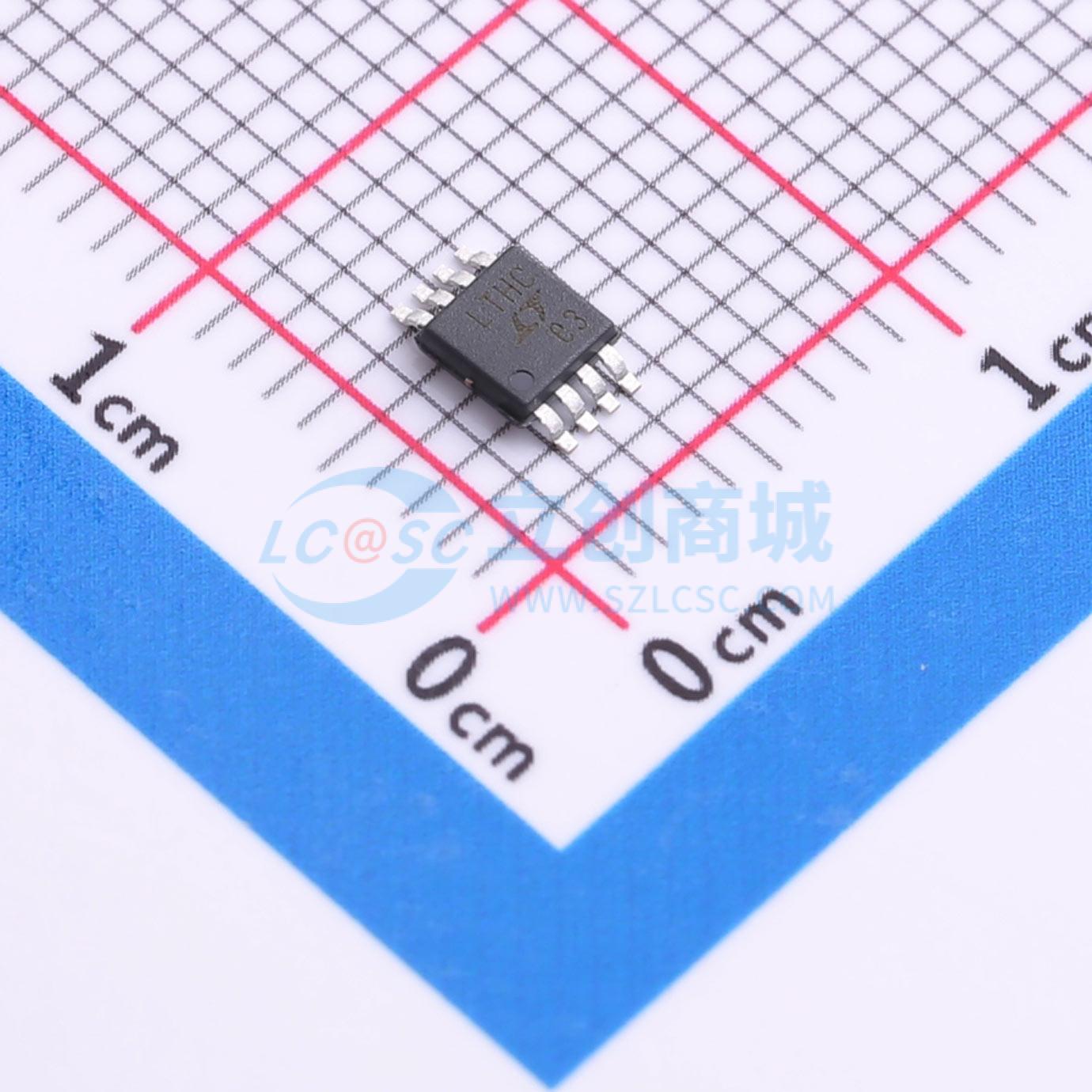

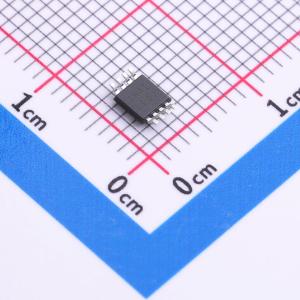

LT1619EMS8#PBF

低电压、电流模式 PWM 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1619是一款固定频率PWM控制器，用于以最少的外部元件实现电流模式DC/DC转换器。LT1619的输入电压范围为1.9V至18V，适用于各种电池供电和分布式DC/DC转换器。内部轨到轨N沟道MOSFET驱动器可在非自举模式下由输入供电，或在自举操作中由输出供电。该驱动器旨在驱动升压、SEPIC、反激和其他拓扑结构中的低端功率晶体管。通过53mV的电流检测电压，转换器在重载时的效率得到提高；通过突发模式操作，在轻载时的效率也得到提升。工作频率内部设定为300kHz。振荡器也可外部同步至最高500kHz。无负载静态电流为140µA，关断电流为15µA。LT1619提供8引脚MSOP和SO封装。
品牌名称: ADI(亚德诺)
商品型号: LT1619EMS8#PBF
商品编号: C664396
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.154235克(g)

商品参数

商品概述

LT1619是一款固定频率PWM控制器，用于以最少的外部元件实现电流模式DC/DC转换器。LT1619的输入电压范围为1.9V至18V，适用于各种电池供电和分布式DC/DC转换器。内部轨到轨N沟道MOSFET驱动器可在非自举模式下由输入供电，或在自举操作中由输出供电。该驱动器旨在驱动升压、SEPIC、反激和其他拓扑结构中的低端功率晶体管。通过53mV的电流检测电压，转换器在重载时的效率得到提高；通过突发模式操作，在轻载时的效率也得到提升。工作频率内部设定为300kHz。振荡器也可外部同步至最高500kHz。无负载静态电流为140µA，关断电流为15µA。 LT1619提供8引脚MSOP和SO封装。

商品特性

宽VIN范围：1.9V至18V
300kHz固定频率电流模式控制
1A轨到轨N沟道MOSFET驱动器
低53mV电流限制阈值电压
提高效率
实现需要低端功率晶体管的升压、SEPIC和反激转换器
带前沿消隐功能的内部电流检测放大器
最高500kHz外部同步
轻载时采用突发模式操作以实现高效率
140µA静态电流
15µA关断电流
8引脚MSOP和SO封装

应用领域

3.3V至5V DC/DC转换器
分布式电源
隔离电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.9V~18V
	开关频率	220kHz~360kHz
	工作温度	-40℃~+85℃@(TA)
	同步整流	否

	属性	参数值
	输出通道数	1
	拓扑结构	SEPIC；升压式；反激式
	静态电流(Iq)	140uA
	开关管(内置/外置)	外置
	输出类型	可调
