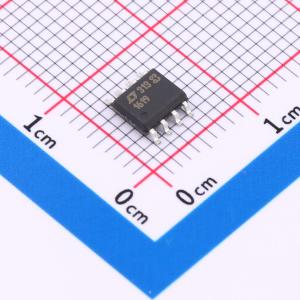

LT1619ES8#TRPBF

低电压、电流模式 PWM 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1619是一款固定频率PWM控制器，用于以最少的外部元件实现电流模式DC/DC转换器。LT1619的输入电压范围为1.9V至18V，适用于各种电池供电和分布式DC/DC转换器。内部轨到轨N沟道MOSFET驱动器可在非自举模式下由输入供电，或在自举操作中由输出供电。该驱动器旨在驱动升压、SEPIC、反激和其他拓扑结构中的低端功率晶体管。通过53mV的电流检测电压，转换器在重载时的效率得到提高；通过突发模式操作，在轻载时的效率也得到提升。工作频率内部设定为300kHz。振荡器也可外部同步至最高500kHz。无负载静态电流为140µA，关断电流为15µA。LT1619提供8引脚MSOP和SO封装。
品牌名称: ADI(亚德诺)
商品型号: LT1619ES8#TRPBF
商品编号: C664399
商品封装: SO-8-150mil
包装方式: 编带
商品毛重: 0.295克(g)

商品参数

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	1.9V~18V
	开关频率	300kHz

	属性	参数值
	最大占空比	92%
	拓扑结构	反激式；Cuk；SEPIC；升压式
	工作温度	-40℃~+85℃@(TA)

商品概述

LT1619是一款固定频率PWM控制器，用于以最少的外部元件实现电流模式DC/DC转换器。LT1619的输入电压范围为1.9V至18V，适用于各种电池供电和分布式DC/DC转换器。内部轨到轨N沟道MOSFET驱动器可在非自举模式下由输入供电，或在自举操作中由输出供电。该驱动器旨在驱动升压、SEPIC、反激和其他拓扑结构中的低端功率晶体管。通过53mV的电流检测电压，转换器在重载时的效率得到提高；通过突发模式操作，在轻载时的效率也得到提升。工作频率内部设定为300kHz。振荡器也可外部同步至最高500kHz。无负载静态电流为140µA，关断电流为15µA。 LT1619提供8引脚MSOP和SO封装。

商品特性

宽VIN范围：1.9V至18V
300kHz固定频率电流模式控制
1A轨到轨N沟道MOSFET驱动器
低53mV电流限制阈值电压
提高效率
实现需要低端功率晶体管的升压、SEPIC和反激转换器
带前沿消隐功能的内部电流检测放大器
最高500kHz外部同步
轻载时采用突发模式操作以实现高效率
140µA静态电流
15µA关断电流
8引脚MSOP和SO封装

应用领域

3.3V至5V DC/DC转换器
分布式电源
隔离电源
