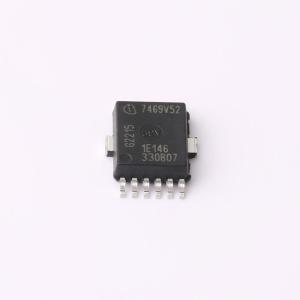

TLE7469GV52

双路低压差稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款具有两个电压输出的单片集成稳压器，专为为具有双电源电压的微控制器供电而设计：2.6V或3.3V内核和5V I/O电压。稳压器具有集成的复位电路，可监控2.6V/3.3V电源电压。在电源开启时，复位会检查两个电源电压，并以可调节的延迟时间执行上电复位。即使在电源开启和关闭期间，电压差也保持在 -0.5V < (VQ1-VQ2) < 2.0V 的范围内，无需外部钳位即可实现安全的微控制器操作
品牌名称: Infineon(英飞凌)
商品型号: TLE7469GV52
商品编号: C5986673
商品封装: DSO-12
包装方式: 编带
商品毛重: 0.475克(g)

商品参数

商品概述

TLE 7469 是一款具有两个电压输出的单片集成稳压器，专为为采用双电源电压（如英飞凌 XC164 和 XC161 的 2.6 V 或 3.3 V 内核以及 5 V I/O 电压）的微控制器供电而设计。该稳压器具有集成复位电路，可监控 2.6 V/3.3 V 电源电压。上电时，复位功能会检查两个电源电压，并以可调节的延迟时间执行上电复位。即使在上电和掉电期间，电压差也能保持在 -0.5 V < (VO1 - VO2) < 3.0 V 的范围内，无需外部钳位即可确保微控制器安全运行。使用集成的预警比较器可以监控外部电压。集成的输出灌电流电路即使在施加反向电流时，也能将 Q1 引脚的电压保持在 5.5 V 以下。因此，所连接的设备可免受过压损坏。通过禁止输入可关闭稳压器，使电流消耗降至 9 μA 以下。 TLE 7469 专为在汽车应用的恶劣条件下使用而设计，因此具备针对过载、短路和过热的保护功能。它可在 -40 °C 至 150 °C 的宽结温范围内工作，并能满足车身应用所需的低静态电流消耗。

商品特性

双输出
5 V (±2%)、215 mA 和 2.6 V (±4%)、200 mA 或 5 V (±2%)、215 mA 和 3.3 V (±3%)、200 mA
超低静态电流消耗 <55 μA
禁止功能
极低的压差电压
带上电延迟的复位功能
预警比较器
窗口看门狗
双电压微控制器的电源排序
输出短路保护
宽工作范围：高达 45 V
宽温度范围：-40 °C 至 150 °C
过热保护
过载保护
绿色产品（符合 RoHS 标准）
通过 AEC 认证

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	45V
	输出电压	5V；2.6V
	输出电流	215mA；200mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)

	属性	参数值
	压差	300mV@(215mA)
	静态电流(Iq)	55uA
	特性	过流保护；短路保护；过热保护；带使能
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	2
