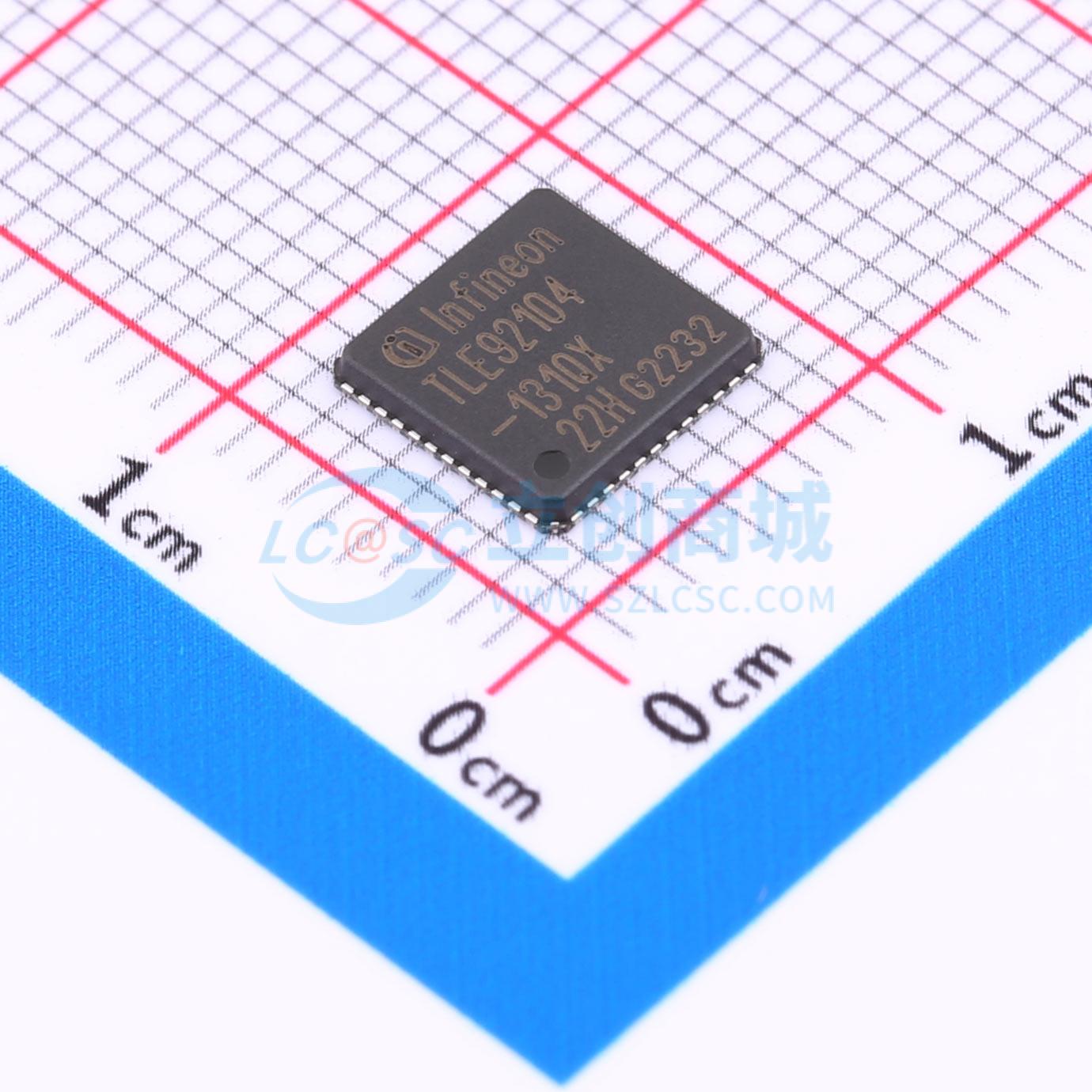

TLE92104131QXXUMA1

多路MOSFET驱动IC

描述: TLE92104 - 131是一款多MOSFET驱动IC，专门用于控制多达八个n沟道MOSFET。它包含四个半桥，适用于直流电机控制应用，如汽车电动座椅控制或其他应用。该器件采用24位串行外设接口（SPI）来配置TLE92104 - 131并控制半桥
品牌名称: Infineon(英飞凌)
商品型号: TLE92104131QXXUMA1
商品编号: C5986675
商品封装: VQFN-48
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	工作电压	6V~28V
	特性	欠压保护(UVP)；短路保护(SCP)；过热保护(OPT)；过压保护(OVP)
	工作温度	-40℃~+150℃
	静态电流(Iq)	2uA

商品概述

TLE92104-131是一款多MOSFET驱动IC，专门用于控制多达八个n沟道MOSFET。它包含四个半桥，适用于直流电机控制应用，如汽车电动座椅控制或其他应用。一个24位串行外设接口（SPI）用于配置TLE92104-131并控制半桥。它还允许读取状态寄存器以用于诊断目的。 TLE92104-131提供了广泛的诊断功能，如监测电源电压、电荷泵电压、温度警告和过温关断。每个栅极驱动器独立监测其外部MOSFET的漏源电压，以检测故障情况。该器件采用带有外露焊盘的VQFN-48封装，支持引脚末端检查。该封装具有良好的热性能，并最大限度地减少了所需的PCB空间。

商品特性

四个用于外部N沟道MOSFET的半桥栅极驱动器
控制反接电池保护MOSFET
自适应MOSFET栅极控制
改善电磁辐射
降低PWM模式下的开关损耗
24位串行外设接口
一个具有可配置增益的电流检测放大器
具备高端和低端保护与诊断功能
漏源监测，用于短路检测
过温警告和关断
超时看门狗
通过SPI进行详细的关断状态诊断（开路负载、电池短路或接地短路）
三个PWM输入
支持高端和低端PWM
主动续流
高达25 kHz的PWM频率
睡眠模式下低电流消耗
无引脚功率封装，支持光学引脚末端检查
绿色产品（符合RoHS标准）
通过AEC认证

应用领域

座椅控制及扩展功能（转向柱调节、油门踏板调节）
中央门锁
车身控制模块（行李厢盖、洗涤泵、车窗升降器、后雨刮器...）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	4
