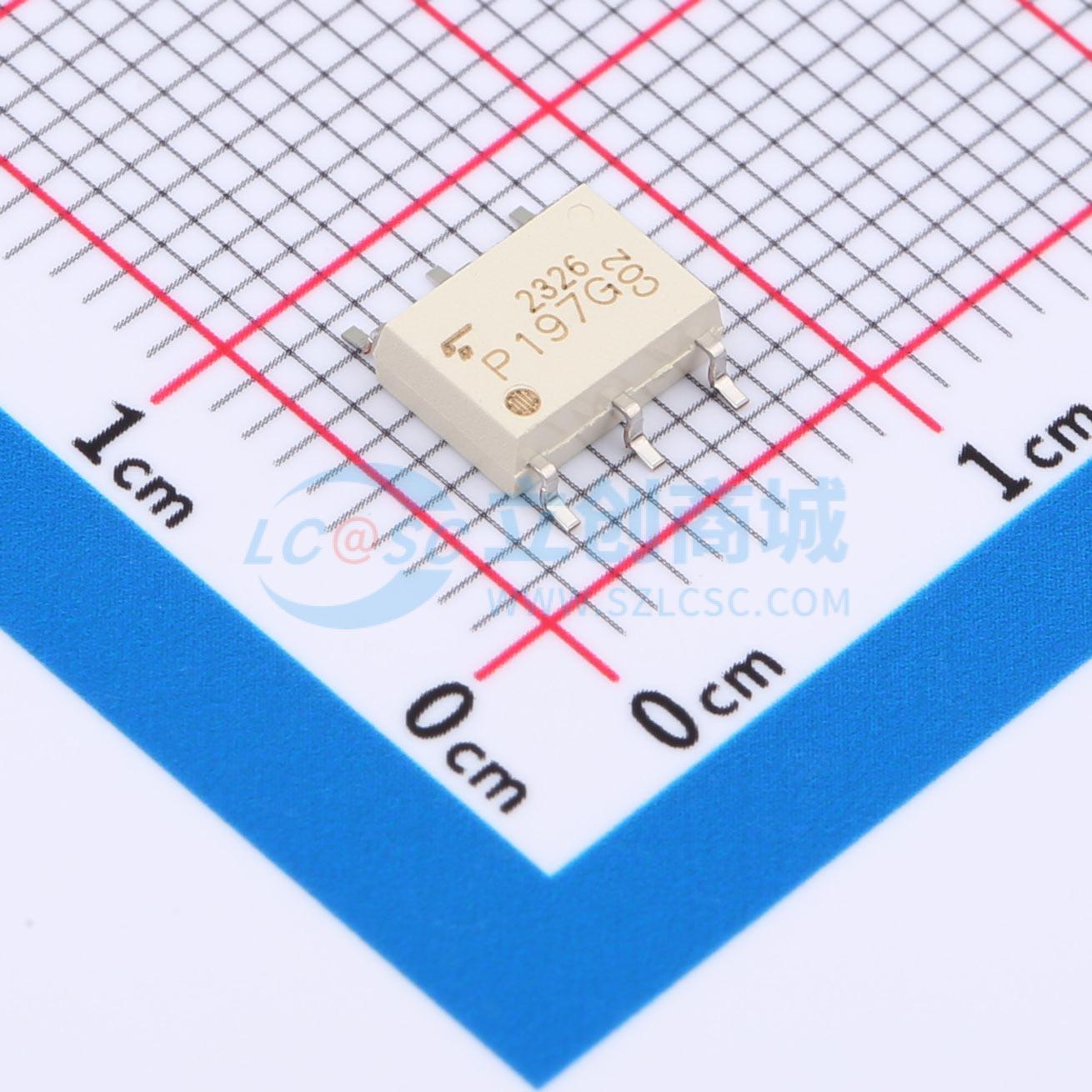

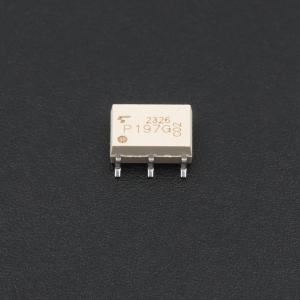

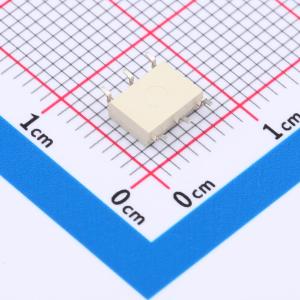

TLP197G(TP,F)
TLP197G(TP,F)
- 描述
- 迷你扁平光继电器TLP197G是一种小型表面贴装光继电器，适用于表面贴装组装。TLP197G由一个红外发光二极管和一个光电MOSFET在六引脚2.1毫米高度的封装中光学耦合而成，这使其能够应用于卡片调制解调器。它是一个双向开关，可以替代传真机和调制解调器等设备中的机械继电器。 SOP 6引脚(2.54SOP6): 1-形式-A 最大关断状态电压: 350 V (最小) 触发LED电流: 3 mA (最大) 导通状态电流: 120 mA (最大) (A连接) 导通状态电阻: 35 Ω (最大) 绝缘电压: 1500 Vrms (最小) UL认证: UL 1577, 文件号E67349 cUL认证: CSA组件接受服务编号5A, 文件号E67349重量: 0.13g (典型值)
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP197G(TP,F)
- 商品编号
- C5985834
- 商品封装
- SOP-6-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.28036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 连续负载电流 | 120mA | |
| 正向压降(Vf) | 1.15V | |
| 正向电流(If) | 25mA | |
| 导通电阻 | 22Ω |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 导通时间(Ton) | 300us | |
| 截止时间(Toff) | 100us | |
| 工作温度 | -40℃~+85℃ |
商品概述
东芝迷你扁平光继电器TLP197G是一种小型表面贴装光继电器，适用于表面贴装组装。TLP197G由一个红外发光二极管和一个光电MOSFET在六引脚2.1毫米高度的封装中光学耦合而成，这使其能够应用于卡片调制解调器。它是一个双向开关，可以替代传真机和调制解调器等设备中的机械继电器。
- SOP 6引脚(2.54SOP6): 1-形式-A
- 最大关断状态电压: 350 V (最小)
- 触发LED电流: 3 mA (最大)
- 导通状态电流: 120 mA (最大) (A连接)
- 导通状态电阻: 35 Ω (最大)
- 绝缘电压: 1500 Vrms (最小)
- UL认证: UL 1577, 文件号E67349 cUL认证: CSA组件接受服务编号5A, 文件号E67349
重量: 0.13g (典型值)
应用领域
- 调制解调器
- 传真
- 私人分机交换机
- 测量仪器
- 卡式调制解调器
