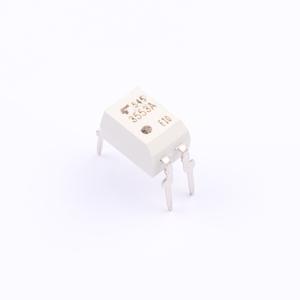

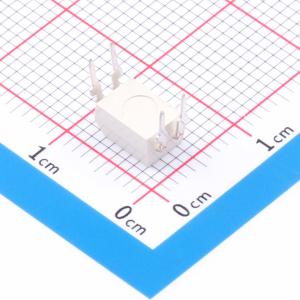

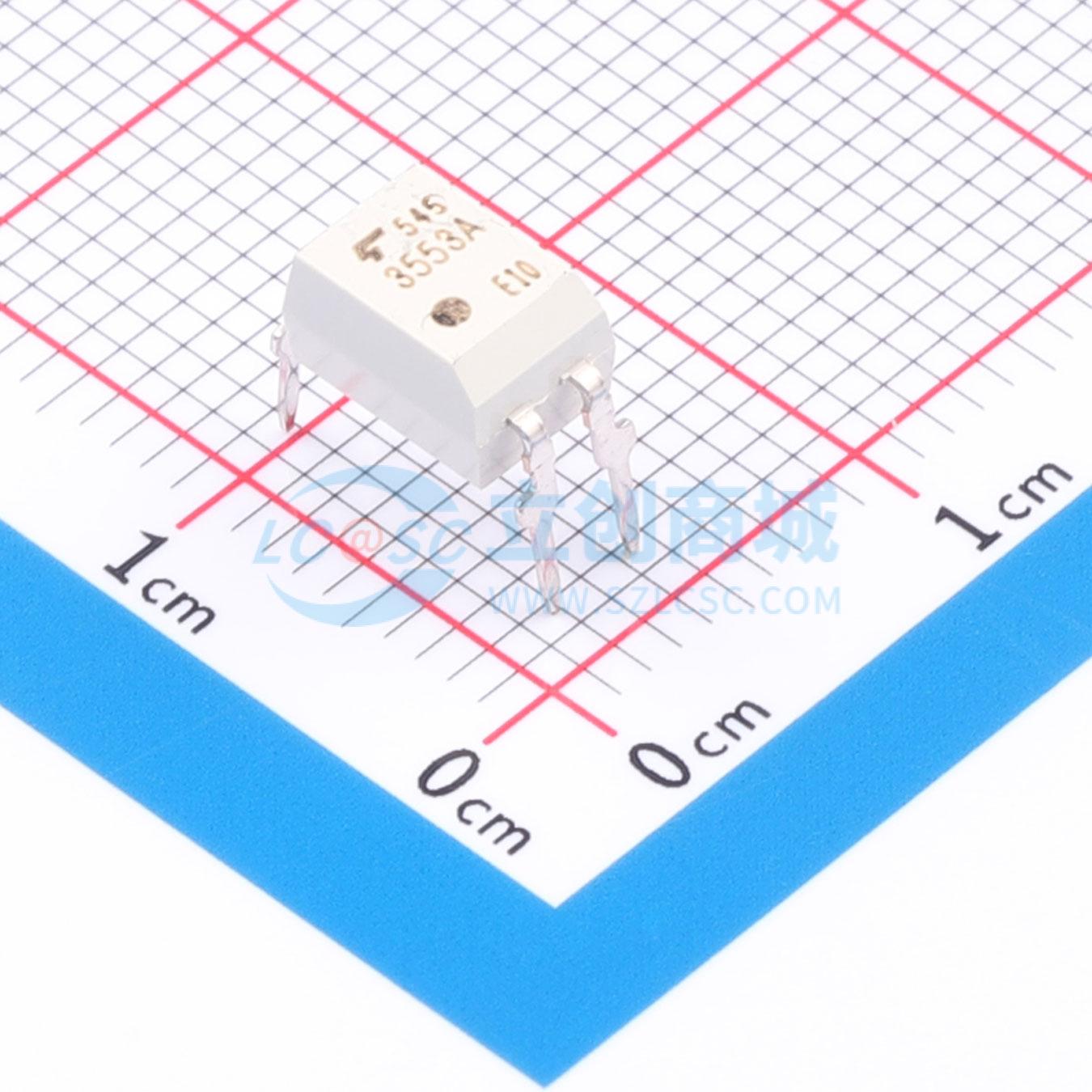

TLP3553A(F
TLP3553A(F
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP3553A(F
- 商品编号
- C5985861
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 4A | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.64V | |
| 正向电流(If) | 10mA | |
| 导通电阻 | 25mΩ | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 600us | |
| 截止时间(Toff) | 300us | |
| 输入类型 | - | |
| 工作温度 | -40℃~+110℃ | |
| 总功耗(Pd) | - | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
TLP3553A和TLP3553AF光电继电器由与红外LED光耦合的光电MOSFET组成。它采用4引脚DIP封装。TLP3553A和TLP3553AF的低导通电阻和高允许导通电流使其适用于电力线控制应用。
商品特性
- 常开（1-Form-A）
- 关态输出端电压：30V（最小值）
- 触发LED电流：3mA（最大值）
- 导通电流：4A（最大值）
- 导通电阻：50mΩ（最大值）
- 隔离电压：2500Vrms（最小值）
- 安全标准：UL认证：UL 1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；UL认证：UL 508，文件编号E499232；VDE认证：EN 60747-5-5
应用领域
- 加热、通风和空调（HVAC）
- 机械继电器替换
- 自动测试设备（ATE）
- 工厂自动化（FA）
- 安全系统
