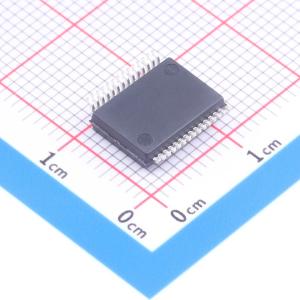

温馨提醒：图片仅供参考，商品以实物为准

ADUM6420ABRNZ5

具有集成直流/直流转换器的四通道隔离器（4:0 定向性）

描述: 具有集成直流/直流转换器的四通道隔离器（4:0定向性）
品牌名称: ADI(亚德诺)
商品型号: ADUM6420ABRNZ5
商品编号: C662498
商品封装: SOIC-28-300mil
包装方式: 管装
商品毛重: 0.47克(g)

商品参数

商品概述

ADuM6420A/ADuM6421A/ADuM6422A是四通道数字隔离器，集成了隔离式直流-直流转换器。该直流-直流转换器可提供稳压隔离电源，在两层印刷电路板（PCB）上使用铁氧体元件且满载时，能满足CISPR 32/EN 55032 B类限制。 ADuM6420A/ADuM6421A/ADuM6422A消除了500 mW隔离设计中对单独隔离式直流-直流转换器的需求。iCoupler芯片级变压器技术用于隔离逻辑信号和直流-直流转换器的磁性元件。因此，它是一种小尺寸的全隔离解决方案。 ADuM6420A/ADuM6421A/ADuM6422A隔离器提供四个独立的隔离通道。

商品特性

集成isoPower隔离式直流-直流转换器
100 mA输出电源
在两层PCB满载、速率高达5 Mbps时，满足CISPR 32/EN550 32 B类辐射限制
四个直流至100 Mbps信号隔离通道
28引脚、细间距SOIC封装，最小爬电距离8.3 mm
高温工作：最高125℃
高共模瞬态抗扰度：100 kV/μs
安全与法规认证（待完成）UL认证（待完成），根据UL 1577标准，1分钟耐压5000 V rms CSA组件验收通知5A（待完成）VDE V 0884-11合格证书（待完成）V10RM = 566 V峰值

应用领域

RS-232收发器
电源启动偏置和栅极驱动
隔离式传感器接口
工业可编程逻辑控制器（PLC）

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(46个/管，最小起订量 1012 个)

个

起订量：1012 个46个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字隔离器(带电源)
	正向通道数	4
	反向通道数	0
	最大数据速率	100Mbps

	属性	参数值
	隔离电压(Vrms)	5000
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
