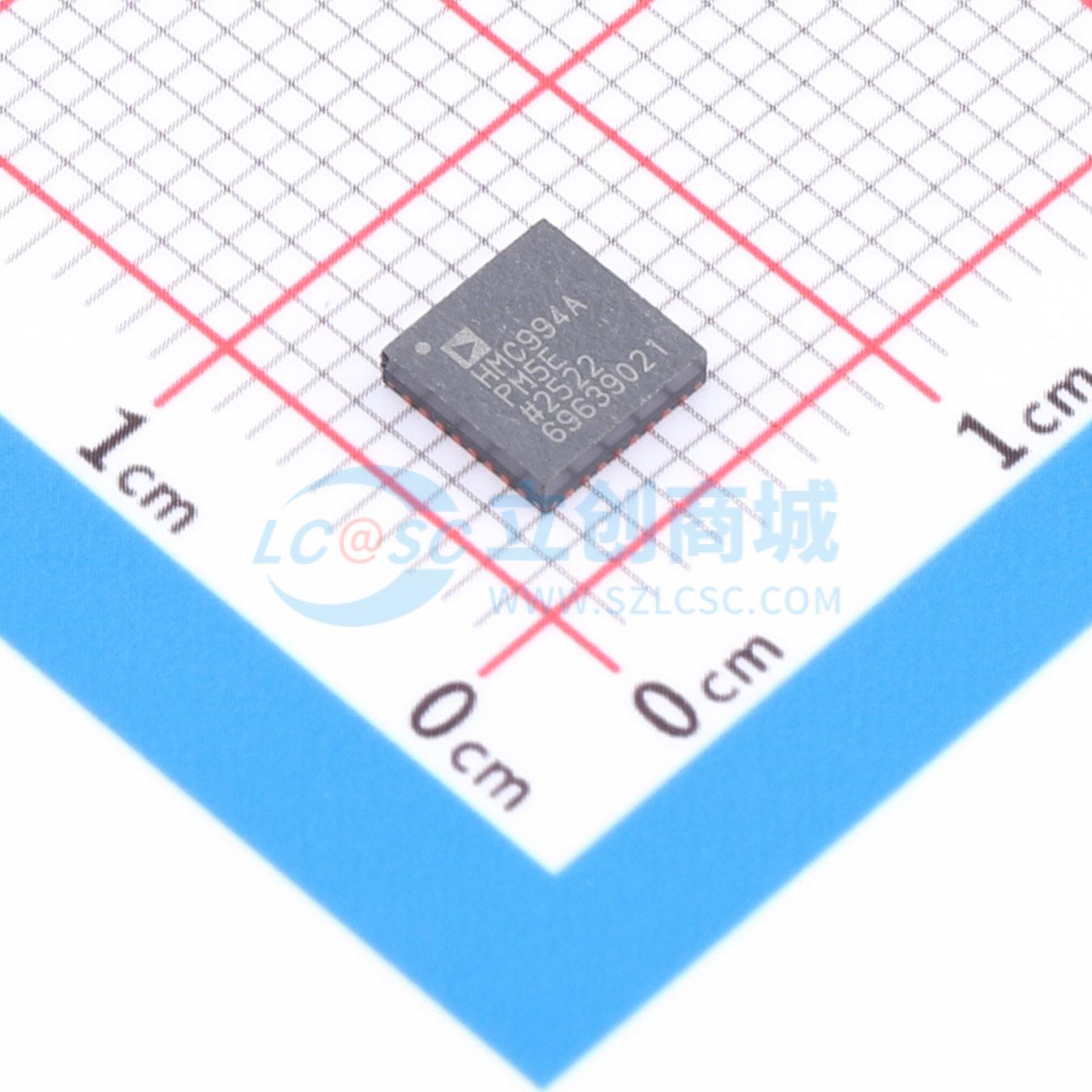

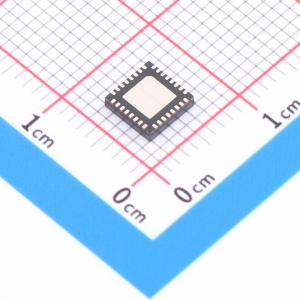

温馨提醒：图片仅供参考，商品以实物为准

HMC994APM5ETR

GaAs pHEMT MMIC功率放大器，DC - 28 GHz

描述: HMC994APM5E 是一款 GaAs pHEMT MMIC 分布式宽带功率放大器，工作频率范围为 DC 至 28 GHz。该放大器提供 15 dB 的增益，+29 dBm 的饱和输出功率，以及 25% 的 PAE，工作电压为 +10V。
品牌名称: ADI(亚德诺)
商品型号: HMC994APM5ETR
商品编号: C662311
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.176克(g)

商品参数

商品概述

HMC994APM5E是一款砷化镓（GaAs）假晶高电子迁移率晶体管（pHEMT）单片微波集成电路（MMIC）分布式宽带功率放大器，工作频率范围为直流至28 GHz。该放大器在+10V电源供电时，可提供15 dB的增益、+29 dBm的饱和输出功率以及25%的功率附加效率（PAE）。其输出三阶交调截点（Output IP3）高达+38 dBm，非常适合高线性度应用以及使用高阶调制的测试设备。HMC994APM5E在2至20 GHz范围内呈现正增益斜率，使其成为测试设备应用的理想选择。该放大器的输入/输出（I/O）端口内部匹配至50欧姆，采用无引脚5x5 mm四方扁平无引脚（QFN）表面贴装封装。

商品特性

1dB压缩点输出功率：+28 dBm
饱和输出功率：+29 dBm
高增益：15 dB
输出三阶交调截点：+38 dBm
电源电压：Vdd = +10V（电流250 mA）
50欧姆匹配输入/输出
32引脚5x5 mm表面贴装封装：25 mm²

应用领域

测试仪器
光纤

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF放大器
	频率	0Hz~28GHz
	增益	16dB
	噪声系数	4dB
	工作电压	10V
	工作电流	250mA

	属性	参数值
	P1dB	28dBm
	工作温度	-40℃~+85℃
	输入回波损耗	12dB
	输出回波损耗	25dB
	IP3	40dBm
	功能特性	线性化设计
