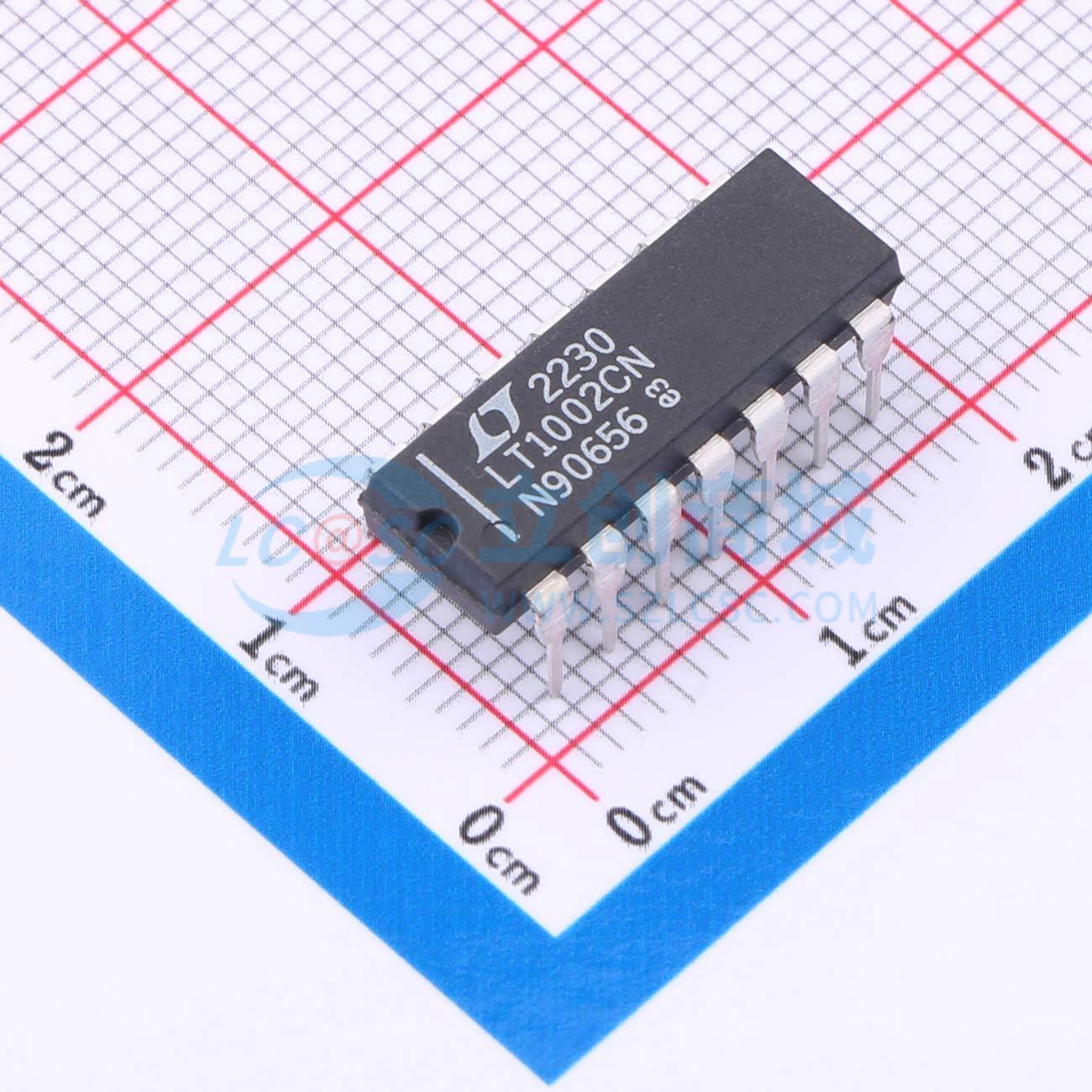

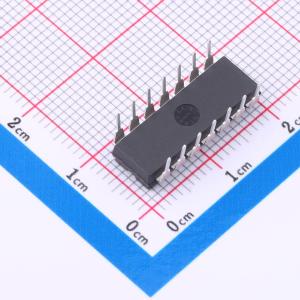

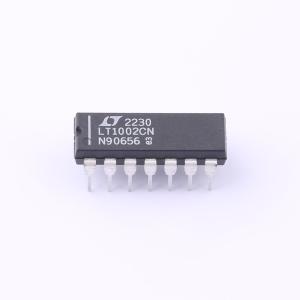

温馨提醒：图片仅供参考，商品以实物为准
LT1002CN#PBF
双路、匹配的高精度运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT1002双路、匹配精密运算放大器将出色的单路放大器性能与放大器之间的紧密匹配和温度跟踪特性相结合。在该器件的设计、制造和测试过程中，特别注重优化多个关键参数的整体分布及其匹配性。因此，即使是低成本的商用级（LT1002C）产品，其各项指标与目前市场上现有的器件相比也有了显著提升
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1002CN#PBF
- 商品编号
- C662098
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 2.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 800kHz | |
| 输入偏置电流(Ib) | 700pA | |
| 输入失调电压(Vos) | 30uV | |
| 共模抑制比(CMRR) | 126dB | |
| 压摆率(SR) | 0.25V/us |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 9.8nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 600pA |
商品概述
LT1002双路、匹配精密运算放大器将出色的单路放大器性能与放大器之间的紧密匹配和温度跟踪特性相结合。 在该器件的设计、制造和测试过程中，特别注重优化多个关键参数的整体分布及其匹配性。因此，即使是低成本的商用级（LT1002C）产品，其各项指标与现有器件相比也有显著提升。 实际上，所有器件的输入失调电压均小于80µV，且放大器之间的匹配度始终优于60µV。LT1002C的输入偏置电流、失调电流、通道隔离度、共模抑制比和电源抑制比等指标，此前只有在非常昂贵的、经过筛选的其他双路器件中才能达到。与最常用的精密双路放大器相比，其功耗几乎降低了一半，且不会对噪声或速度性能产生不利影响。功耗降低的一个附带好处是预热漂移减小。若需要单路精密运算放大器具备更好的性能，请参考LT1001的数据手册。以下展示了一个电桥信号调理应用。该电路说明了对出色匹配性和单路放大器指标的要求。
商品特性
- 保证低失调电压 LT1002A最大60µV LT1002最大100µV
- 保证失调电压匹配度 LT1002A最大40µV LT1002最大80µV
- 保证低漂移 LT1002A最大0.9µV/°C LT1002最大1.3µV/°C
- 保证共模抑制比 LT1002A最小110dB LT1002最小110dB
- 保证通道隔离度 LT1002A最小132dB LT1002最小130dB
- 保证匹配特性
- 低噪声 0.35µVP-P
应用领域
- 热电偶放大器
- 应变计放大器
- 低电平信号处理
- 医疗仪器
- 精密双限阈值检测
- 仪表放大器
- 带电桥激励的应变计信号调理器
