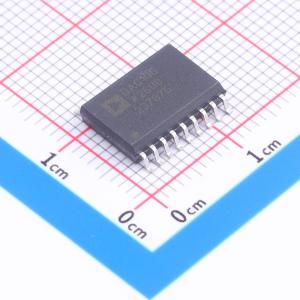

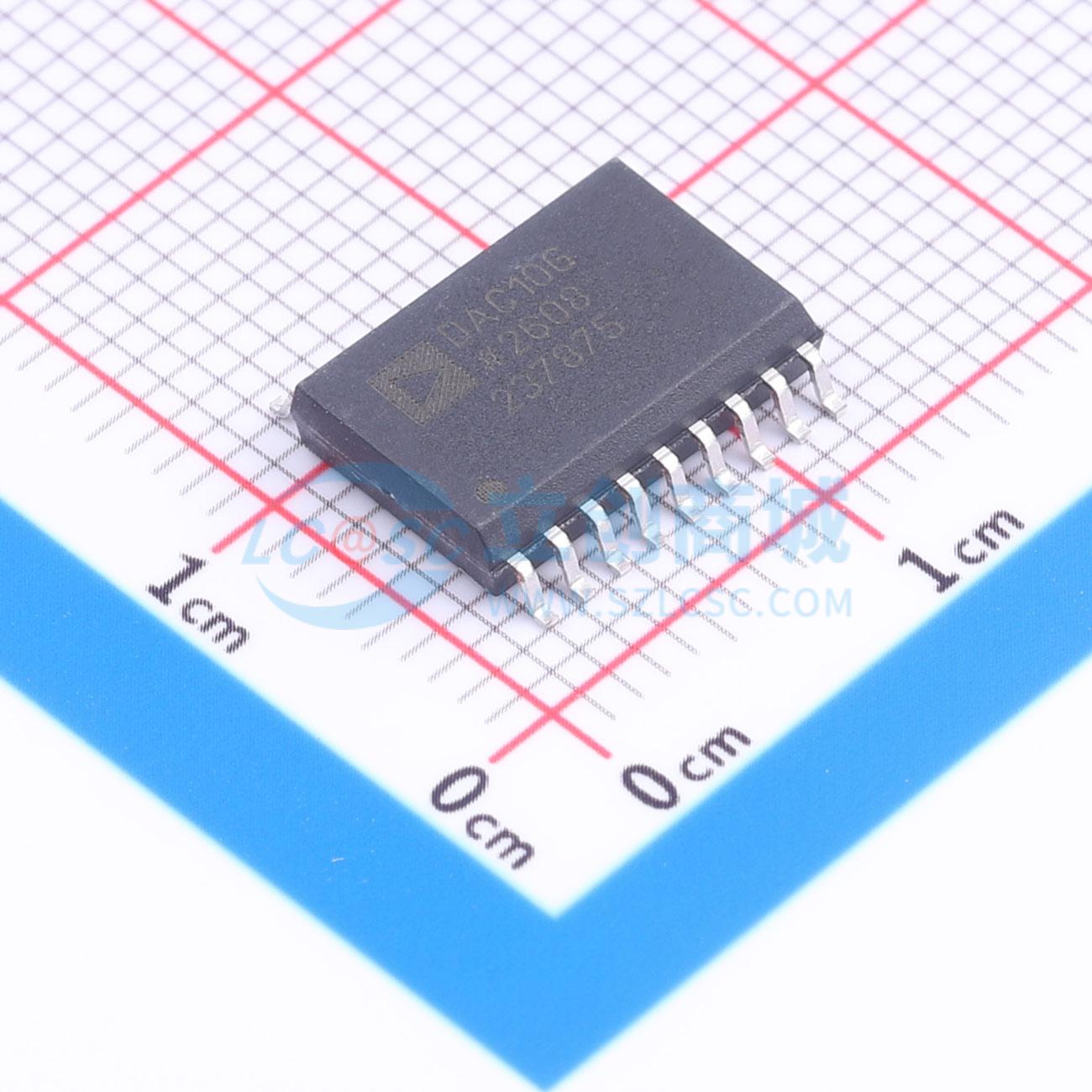

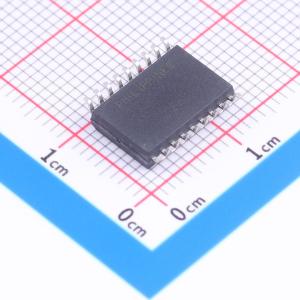

DAC10GSZ

DAC10系列10位单片乘法数模转换器具备高速性能和满量程精度。 先进的电路设计实现了85 ns的建立时间，同时具有极低的“毛刺”能量和低功耗。高摆幅、可调阈值逻辑输入可直接与所有常见逻辑系列接口，具备完全抗噪能力。 所有DAC10系列型号均保证10位完全单调性，在整个工作温度范围内，非线性度可低至±0.05%。在±18 V电源范围内，器件性能基本保持不变，在较低电源电压下功耗可达85 mW。 采用高度稳定、独特的微调方法，通过选择性短路齐纳二极管，无需激光微调即可实现1/2 LSB满量程精度。 单芯片可靠性、低成本和出色的灵活性，使DAC10器件成为A/D转换器、数据采集系统、CRT显示器、可编程测试设备以及其他需要低功耗、输入/输出通用性和长期稳定性应用的理想组件。

• 快速建立：85 ns
• 低满量程漂移：10 ppm/℃
• 在温度范围内最大非线性度为0.05%
• 互补电流输出：0 mA至4 mA
• 宽范围乘法能力：1 MHz带宽
• 宽电源电压范围：最低+5 - 7.5 V至最高±18 V
• 可直接与TTL、CMOS、ECL、PMOS、NMOS接口
• 提供裸片形式
