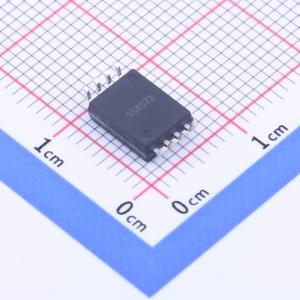

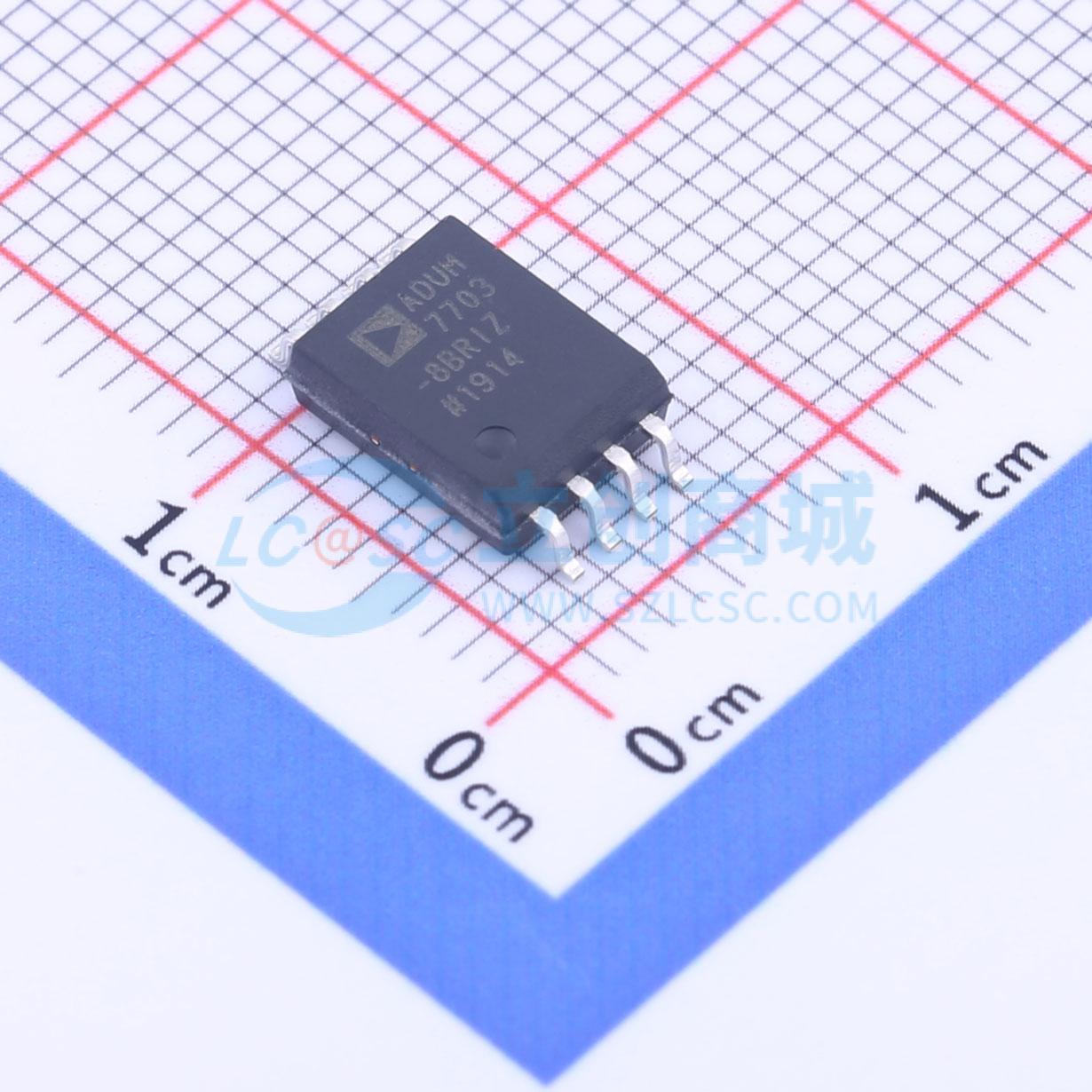

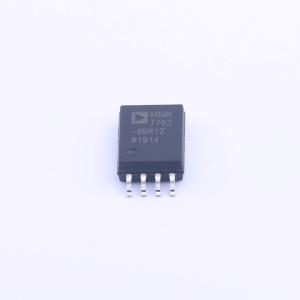

ADUM7703-8BRIZ

16 位隔离式 Σ-Δ ADC

描述: 16位隔离式Σ-ΔADC
品牌名称: ADI(亚德诺)
商品型号: ADUM7703-8BRIZ
商品编号: C661335
商品封装: SOIC-8-300mil
包装方式: 托盘
商品毛重: 0.25克(g)

商品参数

商品概述

ADuM7703 是一款高性能、二阶Σ-Δ模数转换器（ADC），内置低压差稳压器（LDO），可将模拟输入信号转换为高速单比特数据流，并基于Analog Devices, Inc.的iCoupler技术实现片上数字隔离。该设备的工作电源范围为4.5 V至20 V (VDD1)，接受±250 mV ±320 mV满量程的伪差分输入信号。这种伪差分输入非常适合需要电隔离的高压应用中的分流电压监测。模拟输入由高性能模拟调制器连续采样，并转换为数据速率达21 MHz的一比特密度数字输出流。原始信息可以通过适当的sinc3数字滤波器进行重建。

应用领域

电流检测监控
交流电机控制
电源和太阳能逆变器
风力涡轮机逆变器
模拟到数字转换及光耦替换

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(80个/托盘，最小起订量 1040 个)

个

起订量：1040 个80个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	隔离式ADC
	差分输入通道数	2
	非差分通道数	0
	分辨率(位)	16
	时钟频率(fc)	5MHz~21MHz

	属性	参数值
	差分输入电压	±320mV
	积分非线性	±2LSB
	隔离电压(Vrms)	5700
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+105℃
