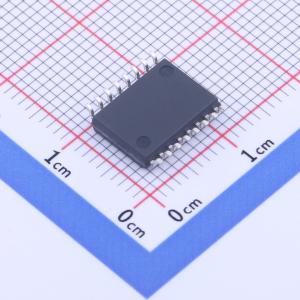

ADUM7701BRWZ-RL7
16位，隔离式Σ-Δ调制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16位隔离式Σ-Δ调制器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM7701BRWZ-RL7
- 商品编号
- C661453
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.53克(g)
商品参数
参数完善中
商品概述
ADuM7701是一款高性能、二阶Σ-Δ调制器，将模拟输入信号转换成高速单比特数据流，并基于Analog Devices, Inc.的iCoupler技术实现片上数字隔离。该设备在4.5V至5.5V电源范围内工作（VDD1），接受±250mV至±320mV全量程的伪差分输入信号。伪差分输入非常适合需要电隔离的高压应用中的分流电压监测。模拟输入由高性能模拟调制器连续采样，并转换为数据速率达21 MHz的一比特数字输出流。原始信息可以通过适当的sinc3数字滤波器以78.1 kSPS和256倍抽取率以及20 MHz主时钟实现86 dB信噪比（SNR）。串行输入和输出工作在5V或3V电源（VDD2）下。串行接口是数字隔离的，高速互补金属氧化物半导体
应用领域
- 电流分流监控
- 交流电机控制
- 电源和太阳能逆变器
- 风力涡轮机逆变器
- 模拟到数字转换及光耦替换
