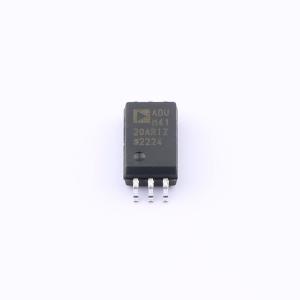

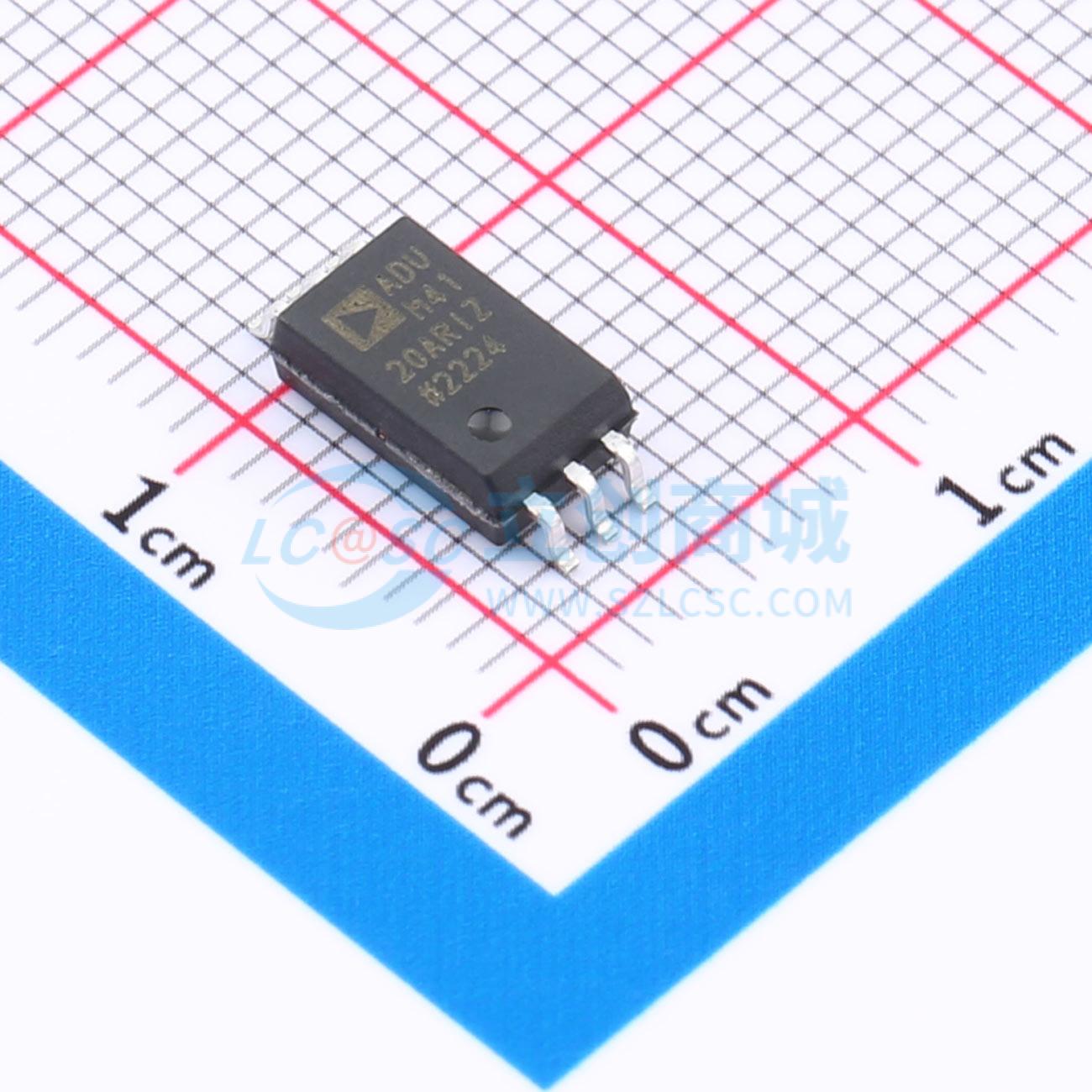

ADUM4120ARIZ

ADuM4120/ADuM4120-1为2 A隔离式单通道驱动器，采用iCoupler技术提供精密隔离。提供5 kV rms隔离，采用6引脚宽体SOIC封装，具有增强的爬电性能。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，提供出色的性能表现，例如脉冲变压器和栅极驱动器合二为一等。工作时的输入电源电压范围在2.5 V到6.5 V之间，可与较低电压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM4120/ADuM4120-1的输入与输出之间具有真正电气隔离优势。型号有带和不带输入毛刺滤波器两种可选。毛刺滤波器有助于降低输入引脚噪声触发输出的几率。因此，ADuM4120/ADuM4120-1能够可靠地控制广泛开关电压范围下的绝缘栅极双极性晶体管(IGBT)/金属氧化物半导体场效应晶体管(MOSFET)配置的开关特性。

• 2.3 A峰值输出电流(<2⊆R_DSON_X)
• 2.5 V至6.5 V V_D01输入
• 4.5V至35 V V_DD2输出
• UVLO：2.3 V_DD1
• v_oo2有多个UVLO选项：A 级—4.4 V（典型值）趋正阈值；B 级—7.3 V（典型值）趋正阈值；C 级—11.3 V（典型值）趋正阈值
• 精密时序特性，隔离器和驱动器传播延迟下降沿(ADuM4120)：79 ns（最大值）
• CMOS输入逻辑电平
• 高共模瞬变抗扰度：150 kV/μs
• 工作结温最高可达：125°C
• 默认低电平输出
• 安全和法规认证（申请中）：UL认证(UL 1577)1分钟5 kV rms，SOIC长封装；CSA元件验收通知5A；符合VDE标准证书（申请中）DIN V VDE V 0884-10 (VDE V 0884-10):2006-12，∇_10RM = 849 V peak
• 8 mm爬电距离
• 6引脚宽体SOIC封装

• 开关电源
• IGBT/MOSFET栅极驱动器
• 工业逆变器
• 氮化镓(GaN)/碳化硅(SiC)功率器件
